Szczegóły Produktu:
|
| prąd napięciowy: | 250 V 5A | Zakres temperatury: | 30 do 150 ° C |
|---|---|---|---|
| Czas życia: | 10000 razy | rozmiar: | 15 * 7,1 * 3,8 mm |
| Użyj dla: | silnik, akumulator | ||
| High Light: | bimetaliczny wyłącznik termiczny,bimetaliczny wyłącznik termiczny |
||
Zabezpieczenie termiczne bezpiecznik BH-B2D z 15 * 7.1 * 3.8mm TUV CQC UL ROHS
Zasada i struktura termostatu z serii BH-B2D
Seria BH-B2D, która może chronić przed nadmiernym prądem i nadmierną temperaturą, jest szczelnie zamknięta, ma mały wewnętrzny opór, nie hałasuje i resetuje się automatycznie. Gdy prąd przez bimetal, który jest wrażliwy na temperaturę i prąd, status bimetalu zostanie zmieniony przez nadmierną temperaturę lub nadmiar prądu, aby odciąć obwód lub włączyć obwód. Seria BH jest bezpieczniejsza niż normalne ochraniacze, ponieważ nie występuje efekt obniżenia temperatury pod wpływem nagłego dużego prądu.
Specyfikacja termostatu serii BH-B2D
| Ocena elektryczna | DC-12V maks. 12 A; DC-24V maks. 10 A; AC-125V maks. 8A; AC-250V maks. 16A |
| Temperatura otwarcia | (30 ~ 150) ± 5 ° C; 5 ° C o krok |
| Zresetuj temperaturę | 2/3 temperatury działania z tolerancją ± 15 ° C. Temperaturę resetowania można również wprowadzić zgodnie z wymaganiami klientów. |
| Czas życia | 10000 razy |
| Rozmiar | L15mm W7.1mm H3.8mm |
| Przewód drutowy | # 22 3266, koniec pół tripping, długość 70mm, lub zgodnie z wymaganiami klienta |
| Nr pliku UL | E487478 |
| Nr certyfikatu CQC | CQC16002142880 |
| Nr certyfikatu TUV | B160592241002 |
Zastosowanie i instrukcja termostatu z serii BH-B2D
Ochronniki termiczne serii BH, skuteczne niezawodne zabezpieczenia i urządzenia alarmowe, są szeroko stosowane w różnego rodzaju silnikach o mocy 1,5 KM, urządzeniu oświetleniowym, spawarce inwerterowej, mocy przełącznika, zestawie akumulatorów, statecznikach do lamp fluorescencyjnych, przenośnych narzędziach elektrycznych, urządzeniach elektrycznych i innych urządzeniach elektrycznych sprzęt chroniący przed nadmiernym prądem i przegrzaniem spowodowany nieprawidłowym stanem pracy. Wymuszone typy wytrzymujące ciśnienie 3,5 MPa nadają się do wbudowania silnika z powłoką z tworzywa sztucznego.
Kod temperatury zabezpieczenia termicznego BH-B2D
| Kod | Temperatura | Kod | Temperatura |
| 30 | 30 ℃ | 100 | 100 ℃ |
| 35 | 35 ℃ | 105 | 105 ℃ |
| 40 | 40 ℃ | 110 | 110 ℃ |
| 45 | 45 ℃ | 115 | 115 ℃ |
| 50 | 50 ℃ | 120 | 120 ℃ |
| 55 | 55 ℃ | 125 | 125 ℃ |
| 60 | 60 ℃ | 130 | 130 ℃ |
| 70 | 70 ℃ | 135 | 135 ℃ |
| 75 | 75 ℃ | 140 | 140 ℃ |
| 80 | 80 ℃ | 145 | 145 ℃ |
| 85 | 85 ℃ | 150 | 150 ℃ |
| 90 | 90 ℃ |
Ochraniacz termiczny BH-B2D Kod towaru
BH-B2D XXX K
| BH | Nr projektu |
| b | Materiał obudowy: metal-A; Plastic-B |
| 2 | 1,15 × 6,6 × 3,2 2,15 × 7,1 × 3,8 |
| re | Wartość rezystancji bimetalicznej G-highZ-moderateD-low |
| XXX | Temperatura otwarcia |
| K | Rodzaj kontaktu: K jest otwarte, brak sygnału |

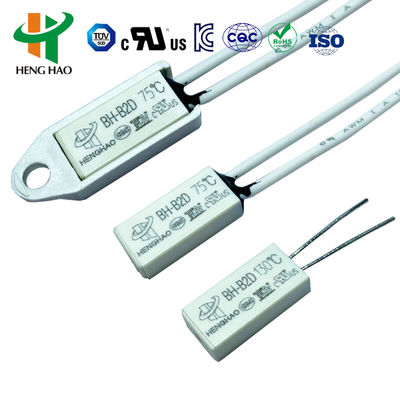

Rys. BH-B2D
