Szczegóły Produktu:
|
Koło życia: | 100000 cykli | Napięcie i prąd: | 250V 16A |
---|---|---|---|
Typ kontaktu: | Normalnie zamknięty lub Normalnie otwarty | Typ przełącznika: | reset automatyczny lub reset ręczny |
Zakres temperatury: | 50-150℃ | Sprawa: | Bakelit |
High Light: | Zabezpieczenie temperatury 250 V 16A,zabezpieczenie termiczne z resetem ręcznym,przełącznik temperatury termostatu automatycznego resetowania |

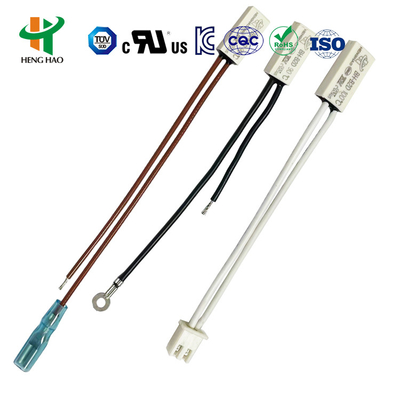

Termostat serii BW/KSD9700 ochraniacz termiczny/Zabezpieczenie termiczne BW9700
Termostat serii H20,H21Zasada i struktura
H20,H21szeregowe uniwersalne i wzmocnione ochronniki z dużą metalową obudową składają się z metalowej obudowy przewodzącej ciepło, części bimetalicznych zespawanych z punktem kontaktowym ze stopu srebra, wspornika przewodzącego, stojaka do mocowania izolacji, stałej listwy stykowej i kabla żaroodpornego.W przypadku nieprawidłowej pracy, wraz ze wzrostem temperatury otoczenia do zadanej wartości, bimetale wykonują szybką akcję, otwierając styk i rozłączając obwód.Gdy urządzenie ostygnie do temperatury zapewniającej bezpieczną pracę, styk automatycznie się zamknie i powróci do normalnego działania.
Zabezpieczenie termiczne serii H20,H21Specyfikacja
Ocena elektryczna | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 16A |
Otwarta temperatura | (30~150)±5°C;5°C na krok |
Zresetuj temperaturę | 2/3 temperatury działania z tolerancją ±15°C.Temperatura resetowania może być również dostarczona zgodnie z wymaganiami klientów. |
Czasy życia | 10000 razy |
Rezystancja zamknięcia styku: | ≤50mΩ |
Rezystancja izolacji: | ≥100mΩ |
Wytrzymałość elektryczna: |
|
Nr pliku UL | E487478 |
Certyfikat CQC nr | CQC16002142880 |
Certyfikat TÜV nr | B160592241002 |
Zabezpieczenie termiczne serii H20,H21'Wymiar
Model | Sprawa | Długość (mm) | szerokość (mm) | Wysoki (mm) | Objętość i prąd | Drut ołowiany |
H20 | Plastikowy | 18,5 | 8 | 4 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 10A |
#20 3135, koniec 5mm półwyzwolenie, długość 70 mm lub zgodnie z wymaganiami klienta |

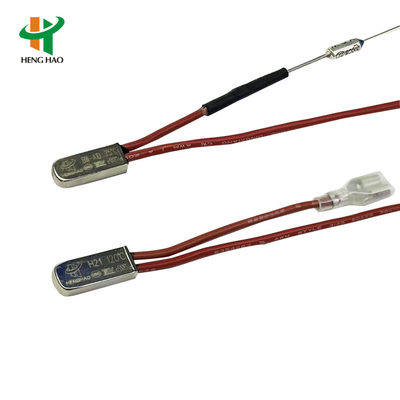

H21 | Metal | 18,5 | 7.3 | 3.8 | ||
H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |
BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V |
#20 3135, #22 3266,#22 3135, koniec 5mm półwyzwolenie, długość 70 mm lub zgodnie z wymaganiami klienta |

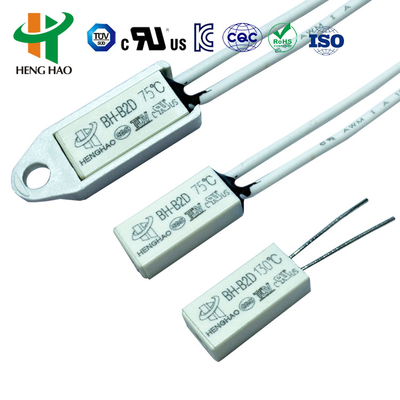

BH-B2D | Plastikowy | 15 | 7.1 | 3.8 | ||
BH-TB02B-B8D | Plastikowy | 15 | 5.2 | 2.4 | DC-12V maks. 4A;DC-24V maks. 3A;AC-125V maks. 3A;AC-250V maks. 2A | 3266-AWG24 #, 3135-AWG24 # lub taśma niklowa normalnie, długość wynosi 70 mm lub zgodnie z wymaganiami klienta |
H20, H21Zastosowanie szeregowego zabezpieczenia temperatury
Seria H20, H21 ma zastosowanie do ładowalnych akumulatorów, stateczników, masażerów, mikrosilników, transformatorów, elektronarzędzi, elektrycznych urządzeń grzewczych i instrumentów itp.
3.1.Typ resetu ręcznego: Elementy czujnika temperatury składają się z paska bimetalicznego.Gdy temperatura osiągnie zakres temperatur działania, szybko podskoczy, a ruchomy dysk odłączy się.Gdy temperatura spadnie do ustalonego punktu, styku nie można zresetować, dopóki obwód nie zostanie ponownie podłączony przez naciśnięcie przycisku resetowania.A potem punkty styku wracają do normy, osiągając cel podłączenia lub odłączenia obwodu i ponownego uruchomienia obwodu przez reset ręczny.(Uprzejmie przypominamy: 1.Ten typ termostatu z ręcznym resetem można zresetować, gdy temperatura spadnie o 20°C po naciśnięciu przycisku resetowania. Zalecane będzie 4 ~ 6 N; nie używaj zbyt dużej siły. 2. Aby zapewnić normalne działanie, odległość między przyciskiem resetowania a zamkniętą pokrywą nie powinna być mniejsza niż 20,4 mm.)
3.2.Typ resetu ręcznego: Elementy czujnika temperatury składają się z paska bimetalicznego.Gdy temperatura osiągnie zakres temperatur działania, szybko podskoczy, a ruchomy dysk odłączy się.Gdy temperatura spadnie do ustalonego punktu temperatury, punkt kontaktowy może automatycznie zresetować się i rozpocząć pracę.
Certyfikat UL, CQC, TUV i RoHS produktu.
