Szczegóły Produktu:
|
| Koło życia: | 100000 cykli | Napięcie i prąd: | 250V 10A |
|---|---|---|---|
| Typ kontaktu: | Normalnie zamknięty lub Normalnie otwarty | Typ przełącznika: | reset automatyczny lub reset ręczny |
| Zakres temperatury: | 50-250℃ | Sprawa: | Metal |
| High Light: | Termostat bimetaliczny 250V 10A,metalowa obudowa Zabezpieczenie termiczne,Automatyczne resetowanie Przełącznik sterowany temperaturą |
||

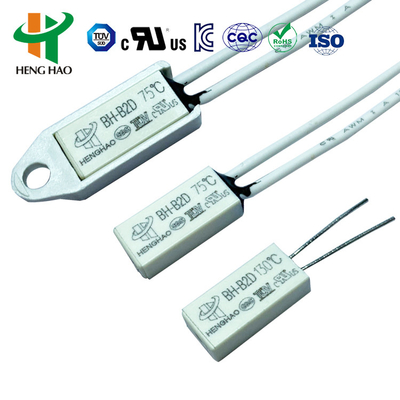

Termostat serii BH/Miniaturowy ochraniacz termiczny/Termostat akumulatorowy
Termostat serii BHZasada i struktura
Serie BW i BH, które mogą chronić przed nadmiernym prądem i nadmierną temperaturą, są mocno uszczelnione, mają mały opór wewnętrzny, nie ma hałasu i resetują się automatycznie.Gdy prąd przepływa przez bimetal, który jest wrażliwy na temperaturę i prąd, stan bimetalu zostanie zmieniony przez nadmierną temperaturę lub nadmierny prąd w celu odcięcia obwodu lub włączenia obwodu.Seria BH jest bezpieczniejsza niż zwykłe ochronniki, ponieważ nie ma opóźnienia efektu temperatury w przypadku nagłego dużego prądu.
Termostat serii BHSpecyfikacja
Ocena elektryczna:
| Ocena elektryczna | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 16A |
| Otwarta temperatura | (30~150)±5°C;5°C na krok |
| Zresetuj temperaturę | 2/3 temperatury działania z tolerancją ±15°C.Temperatura resetowania może być również dostarczona zgodnie z wymaganiami klientów. |
| Czasy życia | 10000 razy |
| Rozmiar | dł. 15 mm szer. 7,1 mm wys. 3,8 mm |
| Drut ołowiany | #22 3266, koniec połowy wyzwalania, długość 70 mm lub zgodnie z wymaganiami klienta |
| Nr pliku UL | E487478 |
| Certyfikat CQC nr | CQC16002142880 |
| Certyfikat TÜV nr | B160592241002 |
Ochraniacze termiczne serii BHWymiar
| Model | Sprawa | Długość (mm) | szerokość (mm) | Wysoki (mm) | Objętość i prąd | Drut ołowiany |
| H20 | Plastikowy | 18,5 | 8 | 4 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 10A |
#20 3135, koniec 5mm półwyzwolenie, długość 70 mm lub zgodnie z wymaganiami klienta |
| H21 | Metal | 18,5 | 7.3 | 3.8 | ||
| H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V |
#20 3135, #22 3266,#22 3135, koniec 5mm półwyzwolenie, długość 70 mm lub zgodnie z wymaganiami klienta |
| BH-B2D | Plastikowy | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Plastikowy | 15 | 5.2 | 2.4 | DC-12V maks. 4A;DC-24V maks. 3A;AC-125V maks. 3A;AC-250V maks. 2A | 3266-AWG24 #, 3135-AWG24 # lub taśma niklowa normalnie, długość wynosi 70 mm lub zgodnie z wymaganiami klienta |
Termostat serii BHAplikacja i instrukcja
Ochraniacze termiczne serii BH, skuteczne niezawodne zabezpieczenia i urządzenia alarmowe, są szeroko stosowane w różnych typach silników o mocy 1,5 KM,urządzenie oświetleniowe, spawarka inwerterowa, przełącz zasilanie,pakiet akumulatorów, stateczniki do lamp fluorescencyjnych,przenośne elektronarzędzia, urządzenia elektryczne i inny sprzęt elektryczny, aby zapobiec przetężeniu i przegrzaniu spowodowanemu nienormalnym stanem pracy.Typy wzmocnione, które wytrzymują ciśnienie 3,5 MPa nadają się do zabudowy w silniku pokrytym tworzywem sztucznym.
| Kod | Temperatura | Kod | Temperatura |
| 30 | 30℃ | 100 | 100 ℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50 ℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150 ℃ |
| 90 | 90℃ |
Termostat serii BW/KSD9700 ochraniacz termiczny/Zabezpieczenie termiczne BW9700

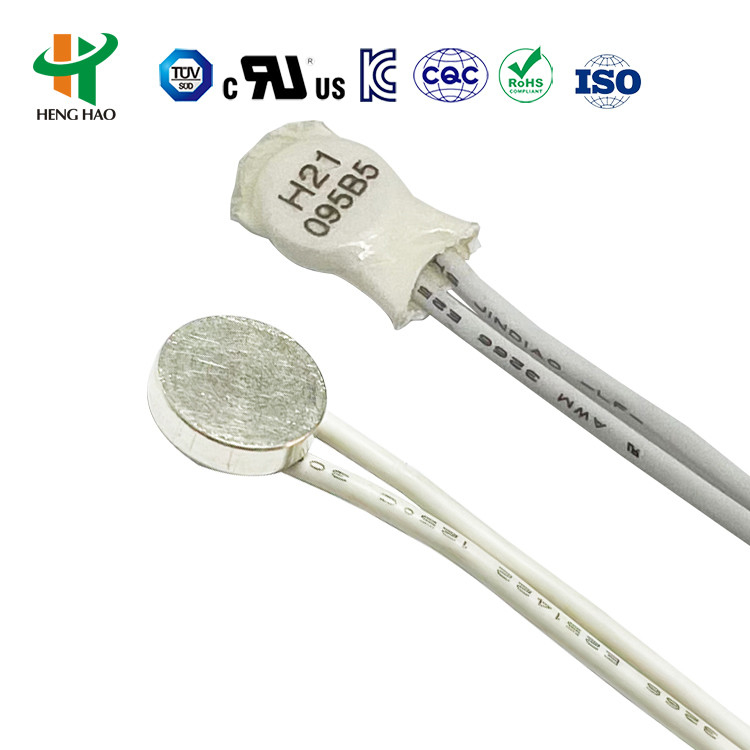

Termostat serii H20,H21Zasada i struktura
H20,H21szeregowe uniwersalne i wzmocnione ochronniki z dużą metalową obudową składają się z metalowej obudowy przewodzącej ciepło, części bimetalicznych zespawanych z punktem kontaktowym ze stopu srebra, wspornika przewodzącego, stojaka do mocowania izolacji, stałej listwy stykowej i kabla żaroodpornego.W przypadku nieprawidłowej pracy, wraz ze wzrostem temperatury otoczenia do zadanej wartości, bimetale wykonują szybką akcję, otwierając styk i rozłączając obwód.Gdy urządzenie ostygnie do temperatury zapewniającej bezpieczną pracę, styk automatycznie się zamknie i powróci do normalnego działania.
Zabezpieczenie termiczne serii H20,H21Specyfikacja
| Ocena elektryczna | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 16A |
| Otwarta temperatura | (30~150)±5°C;5°C na krok |
| Zresetuj temperaturę | 2/3 temperatury działania z tolerancją ±15°C.Temperatura resetowania może być również dostarczona zgodnie z wymaganiami klientów. |
| Czasy życia | 10000 razy |
| Rezystancja zamknięcia styku: | ≤50mΩ |
| Rezystancja izolacji: | ≥100mΩ |
| Wytrzymałość elektryczna: |
|
| Nr pliku UL | E487478 |
| Certyfikat CQC nr | CQC16002142880 |
| Certyfikat TÜV nr | B160592241002 |
Zabezpieczenie termiczne serii H20,H21'Wymiar
| Model | Sprawa | Długość (mm) | szerokość (mm) | Wysoki (mm) | Objętość i prąd | Drut ołowiany |
| H20 | Plastikowy | 18,5 | 8 | 4 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 10A |
#20 3135, koniec 5mm półwyzwolenie, długość 70 mm lub zgodnie z wymaganiami klienta |
| H21 | Metal | 18,5 | 7.3 | 3.8 | ||
| H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V |
#20 3135, #22 3266,#22 3135, koniec 5mm półwyzwolenie, długość 70 mm lub zgodnie z wymaganiami klienta |
| BH-B2D | Plastikowy | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Plastikowy | 15 | 5.2 | 2.4 | DC-12V maks. 4A;DC-24V maks. 3A;AC-125V maks. 3A;AC-250V maks. 2A | 3266-AWG24 #, 3135-AWG24 # lub taśma niklowa normalnie, długość wynosi 70 mm lub zgodnie z wymaganiami klienta |
H20, H21Zastosowanie szeregowego zabezpieczenia temperatury
Seria H20, H21 ma zastosowanie do ładowalnych akumulatorów, stateczników, masażerów, mikrosilników, transformatorów, elektronarzędzi, elektrycznych urządzeń grzewczych i instrumentów itp.
Certyfikat UL, CQC, TUV i RoHS produktu.
