Szczegóły Produktu:
|
Koło życia: | 100000 cykli | Napięcie i prąd: | 250V 16A |
---|---|---|---|
Typ kontaktu: | Normalnie zamknięty lub Normalnie otwarty | Typ przełącznika: | reset automatyczny lub reset ręczny |
Zakres temperatury: | 0-250 ℃ | ||
High Light: | 9700 bimetalowy przełącznik temperatury,16A Przełącznik ochrony termicznej,BW9700 regulator temperatury Termostat |

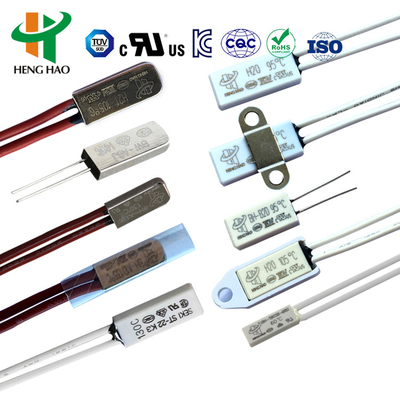

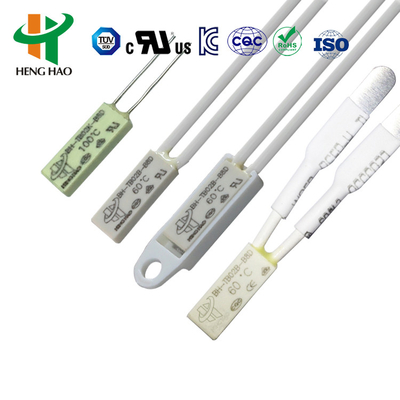

Termostat z serii BH/Miniaturowy ochronnik termiczny/Termostat z akumulatorem do ładowania
Termostat z serii BHZasada i struktura
Seria BW & BH, która może chronić przed nadprądem i nadtemperaturą, jest ściśle uszczelniona, mała opora wewnętrzna, brak hałasu i automatycznie zresetowana.Gdy prąd przechodzi przez bimetal, który jest wrażliwy na temperaturę i prąd, stan bimetalu zostanie zmieniony przez nadmierną temperaturę lub nadmiar prądu, aby wyłączyć obwód lub włączyć obwód.ponieważ nie ma opóźnienia efektu temperatury w warunkach nagłego dużego prądu.
Termostat z serii BHSpecyfikacja
Poziom elektryczny:
Wskaźnik elektryczny | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
Temperatura otwarta | (30~150) ± 5°C; 5°C w każdym kroku |
Przywrócenie temperatury | 2/3 temperatury działania z tolerancją ± 15°C. Temperatura resetowania może być również zapewniona zgodnie z wymaganiami klienta. |
Czas trwania | 10000 razy |
Wielkość | L15mm W7.1mm H3.8mm |
Włókna ołowiowe | # 22 3266, końcówka pół wybicia, długość jest 70mm, lub zgodnie z wymaganiami klienta |
UL Numer akta | E487478 |
Certyfikat CQC nr | CQC16002142880 |
Certyfikat TUV nr | B160592241002 |
Środki ochronne termiczne serii BHWymiar
Model | Sprawa | Długość ((mm) | szerokość ((mm) | Wysokość ((mm) | Vol.&Current | Włókna ołowiowe |

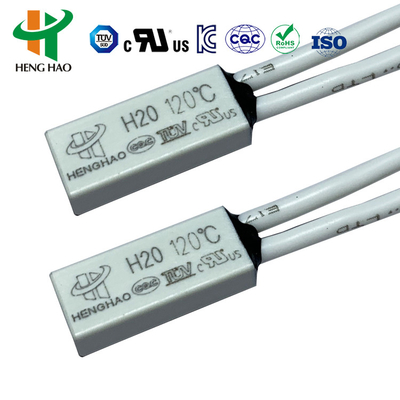

H20 | Plastikowe | 18.5 | 8 | 4 | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, koniec 5mm pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta |
H21 | Metal | 18.5 | 7.3 | 3.8 | ||
H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |
BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, koniec 5 mm pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta |
BH-B2D | Plastikowe | 15 | 7.1 | 3.8 | ||

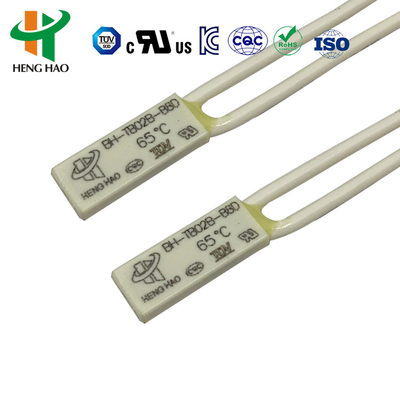

BH-TB02B-B8D | Plastikowe | 15 | 5.2 | 2.4 | DC-12V maks 4A; DC-24V maks 3A; AC-125V max 3A; AC-250V max 2A | 3266-AWG24#, 3135-AWG24# lub taśma niklowa normalnie, długość 70 mm lub zgodnie z wymaganiami klienta |
Termostat z serii BHWykorzystanie i instrukcje
Środki ochrony cieplnej serii BH,skuteczne, niezawodne urządzenia zabezpieczające i alarmowe, szeroko stosowane w różnych typach silników o mocy 1,5 KM,urządzenie oświetleniowe, maszynę spawalniczą z inwerterem, przełącznik mocy,zestaw akumulatorów do ładowania, balasty lamp fluorescencyjnych,przenośne narzędzia elektryczne, urządzeń elektrycznych i innych urządzeń elektrycznych w celu zapobiegania przepływowi prądu i przegrzaniu spowodowanym nieprawidłowym stanem pracy.5MPa nadają się do montażu wbudowanego silnika powlekanego tworzywem sztucznym.
Kod | Temperatura | Kod | Temperatura |
30 | 30°C | 100 | 100°C |
35 | 35°C | 105 | 105°C |
40 | 40°C | 110 | 110°C |
45 | 45°C | 115 | 115°C |
50 | 50°C | 120 | 120°C |
55 | 55°C | 125 | 125°C |
60 | 60°C | 130 | 130°C |
70 | 70°C | 135 | 135°C |
75 | 75°C | 140 | 140°C |
80 | 80°C | 145 | 145°C |
85 | 85°C | 150 | 150°C |
90 | 90°C |
Termostat serii BW / ochrona termiczna KSD9700 / ochrona temperatury BW9700
1. Termostaty serii BW Zasada i struktura
BW seryjny uniwersalny i wzmocniony ochronnik z dużą metalową obudową składa się z cieplnie przewodzącej metalowej obudowy, części bimetalowych spawanych z punktem styku ze stopem srebra, przewodzącego uchwytu,stojak do mocowania izolacjiW przypadku nieprawidłowej pracy, wraz ze wzrostem temperatury otoczenia do ustawionej wartości, części bimetalowe wykonują szybkie działanie,otworzyć punkt kontaktuPo ochłodzeniu urządzenia do temperatury umożliwiającej bezpieczne działanie punkt kontaktowy automatycznie się zamyka i przywraca do normalnej pracy.
2Środki ochrony termicznej serii BW
2.1Typ przełącznika: normalnie zamknięty, normalnie otwarty.
2.2. napięcie / prąd operacyjny: AC250V / 5A; AC125V / 8A
2.3Temperatura pracy: 40~150°C (jeden krok na każde 5°C)
2.4Standardowa tolerancja: +-3°C / +-5°C / +-7°C
2.5Temperatura przywracania: zmniejszenie temperatury roboczej o 15-45°C
2.6. Odporność zamknięcia kontaktu: ≤ 50 mΩ
2.7Oporność izolacyjna: ≥ 100 mΩ
2.8Władza elektryczna: AC1500V/1min bez występowania awarii i przebłysku.
2.9Żywotność: 10000 razy
3Rozmiar ochronnika termicznego serii BW
Model |
Długość |
szerokość |
Wysoki |
BW9700 |
20 |
7.3 |
3.8 |
4Środki ochrony temperatury serii BW
Seria BW ma zastosowanie do ładowalnych akumulatorów, balastów, maszerów, silników, transformatorów, narzędzi elektrycznych, urządzeń i przyrządów termoelektrycznych itp.
Kod |
Temperatura otwarta |
Przywrócenie temperatury |
Kod |
Temperatura otwarta |
Przywrócić temperaturę |
045 |
45+-4,5°C |
≥ 33°C |
105 |
105+-5°C |
75+-15°C |
050 |
50+-5°C |
≥ 35°C |
110 |
110+-5°C |
75+-15°C |
055 |
55+-5°C |
42+-6°C |
115 |
115+-5°C |
80+-15°C |
060 |
60+-5°C |
45+-8°C |
120 |
120+-5°C |
85+-15°C |
065 |
65+-5°C |
48+-10°C |
125 |
125+-5°C |
85+-15°C |
070 |
70+-5°C |
50+-12°C |
130 |
130+-5°C |
90+-15°C |
075 |
75+-5°C |
53+-14°C |
135 |
135+-5°C |
95+-15°C |
080 |
80+-5°C |
55+-15°C |
140 |
140+-5°C |
100+-15°C |
085 |
85+-5°C |
60+-15°C |
145 |
145+-5°C |
100+-15°C |
090 |
90+-5°C |
65+-15°C |
150 |
150+-5°C |
105+-15°C |
095 |
95+-5°C |
70+-15°C |
155 |
155+-5°C |
110+-15°C |
100 |
100+-5°C |
70+-15°C |
|
|
|
Produkt posiada certyfikat UL,CQC,VDE i RoHS.
