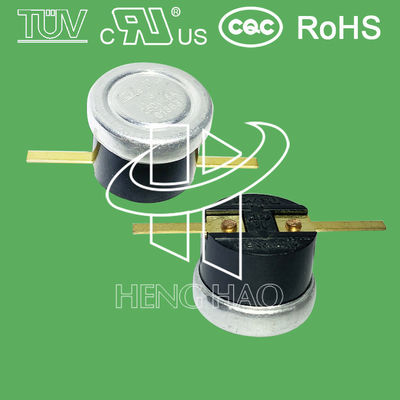

Termostat bimetaliczny KSD termiczny przełącznik temperatury normalnie zamknięty/otwarty typ styku 250V 10-16A 0-250C UL TUV CQC KC

Termostat bimetaliczny KSD termiczny przełącznik temperatury normalnie zamknięty/otwarty typ styku 250V 10-16A 0-250C UL TUV CQC KC

1. Zabezpieczenie temperaturowe KSD301SD„Zasada i struktura”

Główną zasadą termostatów serii KSD jest to, że jedną z funkcji tarcz bimetalicznych jest działanie migowe pod wpływem zmiany temperatury wykrywania.Migowe działanie dysku może popchnąć działanie styków przez wewnętrzną strukturę, a następnie ostatecznie spowodować wyłączenie obwodu.Główną cechą charakterystyczną jest utrwalenie temperatury roboczej, niezawodne działanie migowe, mniejsza ilość rozgorzeń, dłuższa żywotność i mniej zakłóceń radiowych.

2. KSD301 termostat specyfikacja

2.1.Parametry elektryczne: AC 125 V maks. 15 A;AC250V 5A 10A 15A max 16A

2.2.Temperatura działania: 0 ~ 250 stopni

2.3.Różnica temperatur odzysku i działania: od 10 do 25 stopni lub zgodnie z życzeniem klienta.

2.4.Odchylenie temperatury: ± 3 / ± 5 / ± 10 stopni lub zgodnie z życzeniem klienta

2.5.Rezystancja obwodu: ≤50mΩ (wartość początkowa)

2.6.Rezystancja izolacji: ≥100mΩ (stan normalny DC500V)

2.7.Wytrzymałość dielektryczna: AC50Hz 1500V/min, brak zaślepiania awarii (stan normalny)

Cykl życia: ≥100000

2.8.Normalnie zamknięty lub otwarty

2.9.Dwa rodzaje wspornika montażowego: ruchomy lub nieruchomy;

2.10.Terminal

za.Typ terminala: seria 187 4,8 * 0,5 mm i 4,8 * 0,8 mm, seria 250 6,3 * 0,8 mm

b.Kąt zacisku: kąt gięcia: opcjonalnie 0 ~ 90 ° CC

2.11.Dwa rodzaje korpusów: plastikowe lub ceramiczne.

2.12.Dwa rodzaje powierzchni czujnika temperatury: aluminiowa nasadka lub miedziana głowica.

3. Różnica między typem automatycznego resetowania a typem ręcznego resetowania

3.1.Typ z resetowaniem ręcznym: Elementy wykrywające temperaturę składają się z paska bimetalicznego.Gdy temperatura osiągnie zakres temperatur działania, szybko podskoczy, a ruchomy dysk odłączy się.Gdy temperatura spadnie do ustalonego punktu temperatury, punkt styku nie może zostać zresetowany do czasu ponownego podłączenia obwodu poprzez naciśnięcie przycisku resetowania.A następnie punkty styku wracają do normy, osiągając cel połączenia lub odłączenia obwodu i ponowne uruchomienie obwodu przez ręczne zresetowanie.(Uprzejmie przypomnienie: 1. Ten typ ręcznego termostatu resetującego można zresetować, gdy temperatura spadnie o 20 ° C po naciśnięciu przycisku resetowania. Wskazane będzie 4 ~ 6 N; nie używaj zbyt dużej siły. 2. Aby zapewnić normalne funkcjonowanie, odległość między przyciskiem reset a pokrywą zamykającą nie powinna być mniejsza niż 20,4 mm.)

3.2.Typ z resetowaniem ręcznym: Elementy wykrywające temperaturę składają się z paska bimetalicznego.Gdy temperatura osiągnie zakres temperatur działania, szybko podskoczy, a ruchomy dysk odłączy się.Gdy temperatura spadnie do ustalonego punktu temperatury, punkt styku może się automatycznie zresetować i rozpocząć pracę.

4. Termostat bimetaliczny KSD301'Aplikacja

Jest stosowany jako regulator temperatury w domowych urządzeniach elektrycznych i szeroko stosowany w dzbankach do kawy, tostery automatyczne, laminatory, elektryczne garnki na wodę, pistolety paroweżelazka parowe, wiatrówki, kuchenka mikrofalowa, dystrybutory wody itp.

Zatwierdzenie certyfikacji produktu UL, CQC, TUV i RoHS.
