Szczegóły Produktu:
|
Life Cycle: | 100000 cycles | Voltage & Current: | 250V 16A |
---|---|---|---|
Contact type: | normally closed or normally open | Switch type: | auto reset or manual reset |
KSD301 temperatura kontrolowana przy wyłączeniu,KSD301 termostat dla wentylatora chłodzącego samochodu

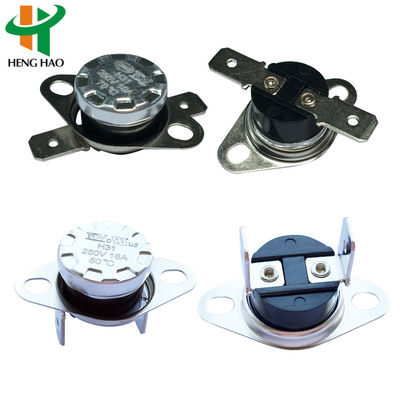

Termostat KSD301 / bimetalowy ochronnik termiczny / ochronnik temperatury KSD301
1. KSD301 ((H31) ochrona temperatury ∆ Zasada i konstrukcja
Główną zasadą termostatu serii KSD jest to, że jedną z funkcji bimetalowych dysków jest szybkie działanie w przypadku zmiany temperatury czujnika.Szybkie działanie dysku może popchnąć działanie kontaktów przez wewnętrzną strukturęGłówne cechy charakterystyczne są: ustalenie temperatury roboczej, niezawodne działanie wstrząsowe,mniejsze przebłyski, dłuższa żywotność i mniejsze zakłócenia radiowe.
2Specyfikacja termostatu KSD301 (H31)
2.1. Elektryczny: AC 125V maks 15A; AC250V 5A 10A 15A max 16A
2.2. Temperatura działania: -10~300 stopni
2.3Różnica temperatury odzyskiwania i działania: od 10 do 25 stopni, lub na życzenie klienta.
2.4. Odchylenie temperatury: +-3 / +-5 / +-10 stopni lub według życzenia klienta
2.5Oporność obwodu: ≤ 50 mΩ (wartość początkowa)
2.6Oporność izolacyjna: ≥ 100mΩ (DC500V w stanie normalnym)
2.7. Siła dielektryczna: AC50Hz 1500V/min, bez ślepienia awarii (stan normalny)
Cykl życia: ≥100000
2.8. Zazwyczaj zamknięte lub otwarte
2.9. dwa rodzaje uchwytów: ruchome lub nieruchome
2.10/ Terminal.
a. Typ końcówki: seria 187 o wymiarach 4,8*0,5 mm i 4,8*0,8 mm, seria 250 o wymiarach 6,3*0,8 mm
b. Kąt końcowy: kąt gięcia: 0~90°C opcjonalnie
2.11- Dwa rodzaje ciała: plastikowe lub ceramiczne.
2.12Dwa rodzaje powierzchni czujnika temperatury: aluminiowa czapka lub miedziana głowa.
3Różnica między typem automatycznego i ręcznego resetu.
3.1. Rodzaj ręcznego zresetowania: Komponenty czujników temperatury składają się z taśmy bimetalowej. Gdy temperatura osiągnie zakres temperatury działania, szybko skoczy i ruchomy dysk się odłączy.Kiedy temperatura spada do ustalonego punktu temperatury, punkt kontaktowy nie może być zresetowany dopóki nie ponownie połączyć obwodu poprzez naciśnięcie przycisku zresetowania.osiągający cel połączenia lub odłączenia obwodu i ponownego uruchomienia obwodu poprzez ręczne zresetowanie. (Przypomnienie: 1. Ten rodzaj termostatu z ręcznym zresetowaniem może być zresetowany, gdy temperatura spadnie o 20 °C po działaniu przycisku zwrotnego, a zaleca się 4~6 N;Proszę, nie używaj zbyt dużej siły.2. Aby zapewnić normalne działanie, odległość między przyciskiem resetowym a przykrywką zamkniętą nie powinna być mniejsza niż 20,4 mm.)
3.2. Rodzaj ręcznego zresetowania: Komponenty czujników temperatury składają się z taśmy bimetalowej. Gdy temperatura osiągnie zakres temperatury działania, szybko skoczy i ruchomy dysk się odłączy.Kiedy temperatura spada do ustalonego punktu temperatury, punkt kontaktowy może automatycznie zresetować i zacząć działać.
4. termostaty bimetalowe KSD301 (H31)
Jest stosowany jako regulator temperatury w urządzeniach elektrycznych domowych i szeroko stosowany w garnkach do kawy, automatycznych tosterach, laminacjach, elektrycznych garnkach do wody, karabinach parowych, żelazkach parowych, grzejnikach wiatrowych,Piece do mikrofalówek, zbiorniki wody itp.
Temperatura otwarta i temperatura resetowana
1. Zgodnie z żądaniem klienta ustawić temperaturę otwarcia i temperaturę resetowania.
2. Standardowa temperatura otwarcia i temperatura resetowania
Otwórz tymczasowo. | Przywróć temperaturę. | Otwórz tymczasowo. | Przywróć temperaturę. | Otwórz tymczasowo. | Przywróć temperaturę. |
-20°C+-5°C | 5°C+-5°C | 95°C+-5°C | 80°C+-5°C | 205°C+-5°C | 175°C+-10°C |
-15°C+-5°C | 5°C+-5°C | 100°C+-5°C | 80°C+-10°C | 210°C+-5°C | 180°C+-10°C |
-10°C+-5°C | 5°C+-5°C | 105°C+-5°C | 85°C+-10°C | 215°C+-5°C | 185°C+-10°C |
0°C+-5°C | -10°C+-5°C | 110°C+-5°C | 90°C+-10°C | 220°C+-5°C | 190°C+-10°C |
5°C+-5°C | -5°C+-5°C | 115°C+-5°C | 95°C+-10°C | 225°C+-5°C | 195°C+-10°C |
10°C+-5°C | 0°C+-5°C | 120°C+-5°C | 100°C+-10°C | 230°C+-5°C | 200°C+-10°C |
15°C+-5°C | 5°C+-5°C | 125°C+-5°C | 105°C+-10°C | 235°C+-5°C | 205°C+-10°C |
20°C+-5°C | 5°C+-5°C | 130°C+-5°C | 110°C+-10°C | 240°C+-5°C | 210°C+-10°C |
25°C+-5°C | 10°C+-5°C | 135°C+-5°C | 115°C+-10°C | 245°C+-5°C | 215°C+-10°C |
30°C+-5°C | 15°C+-5°C | 140°C+-5°C | 120°C+-10°C | 250°C+-5°C | 220°C+-10°C |
35°C+-5°C | 20°C+-5°C | 145°C+-5°C | 125°C+-10°C | 255°C+-5°C | 225°C+-10°C |
40°C+-5°C | 25°C+-5°C | 150°C+-5°C | 130°C+-10°C | 260°C+-5°C | 230°C+-10°C |
45°C+-5°C | 30°C+-5°C | 155°C+-5°C | 130°C+-10°C | 265°C+-5°C | 235°C+-10°C |
50°C+-5°C | 35°C+-5°C | 160°C+-5°C | 135°C+-10°C | 270°C+-5°C | 240°C+-10°C |
55°C+-5°C | 40°C+-5°C | 165°C+-5°C | 140°C+-10°C | 275°C+-5°C | 245°C+-10°C |
60°C+-5°C | 45°C+-5°C | 170°C+-5°C | 145°C+-10°C | 280°C+-5°C | 250°C+-10°C |
65°C+-5°C | 50°C+-5°C | 175°C+-5°C | 150°C+-10°C | 285°C+-5°C | 255°C+-10°C |
70°C+-5°C | 55°C+-5°C | 180°C+-5°C | 155°C+-10°C | 290°C+-5°C | 260°C+-10°C |
75°C+-5°C | 60°C+-5°C | 185°C+-5°C | 155°C+-10°C | 295°C+-5°C | 265°C+-10°C |
80°C+-5°C | 65°C+-5°C | 190°C+-5°C | 160°C+-10°C | 300°C+-5°C | 270°C+-10°C |
85°C+-5°C | 70°C+-5°C | 195°C+-5°C | 165°C+-10°C | ||
90°C+-5°C | 75°C+-5°C | 200°C+-5°C | 170°C+-10°C |
Produkt posiada certyfikat UL,CQC,VDE i RoHS.
