Automatyczny reset bezpiecznika termicznego z zakresem temperatur 50-150 ℃, cykl życia 10000 i duża metalowa osłona termiczna
Uniwersalne i ulepszone ochraniacze serii H20, H21 z dużą metalową obudową składają się z metalowej obudowy przewodzącej ciepło, części bimetalicznych zespawanych z punktem styku ze stopu srebra, wspornika przewodzącego, stojaka do mocowania izolacji, stałej listwy stykowej i kabla odpornego na ciepło. W przypadku nieprawidłowej pracy, gdy temperatura otoczenia wzrośnie do ustawionej wartości, części bimetaliczne wykonują szybką akcję, otwierają punkt styku i odłączają obwód. Gdy urządzenie ostygnie do bezpiecznej temperatury roboczej, punkt styku zamyka się automatycznie, aby przywrócić normalne działanie.
Dane techniczne zabezpieczeń termicznych serii H20, H21
| Ocena elektryczna |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V maks. 16A |
| Temperatura otwarcia |
(30~150)±5°C; 5°C na krok |
| Zresetuj temperaturę |
2/3 temperatury działania z tolerancją ±15°C. Temperaturę resetowania można również zapewnić zgodnie z wymaganiami klientów. |
| Czasy życia |
10000 razy |
| Kontakt Rezystancja zamknięcia |
≤50mΩ |
| Rezystancja izolacji |
≥100 mΩ |
| Siła elektryczna |
AC1500V/1min wolne od zjawisk przebicia i przeskoków |
| Nr pliku UL |
E487478 |
| Certyfikat CQC nr |
CQC16002142880 |
| Certyfikat TUV nr |
B160592241002 |
Wymiary osłon termicznych serii H20, H21
| Model |
Sprawa |
Długość (mm) |
Szerokość (mm) |
Wysokość (mm) |
Napięcie i prąd |
Drut ołowiany |
| H20 |
Plastikowy |
18,5 |
8 |
4 |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V maks. 10A |
#20 3135, koniec 5 mm, półwyzwolenie, długość 70 mm lub zgodnie z wymaganiami klienta |
| H21 |
Metal |
18,5 |
7.3 |
3.8 |
|
|
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
|

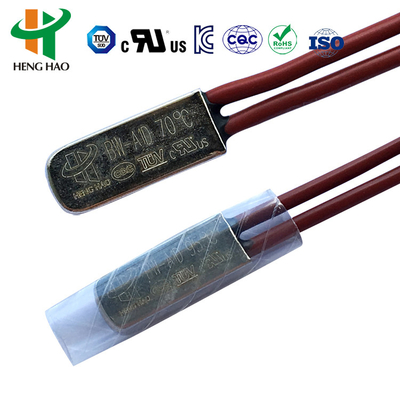

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V |
#20 3135, #22 3266, #22 3135, koniec 5 mm, półwyzwolenie, długość 70 mm lub zgodnie z wymaganiami klienta |

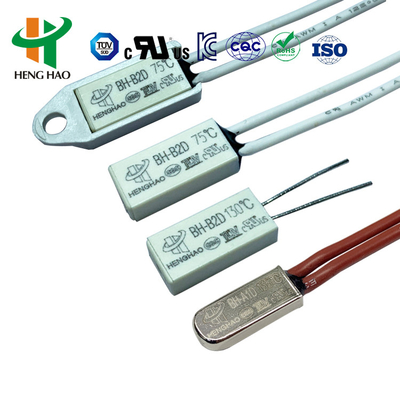

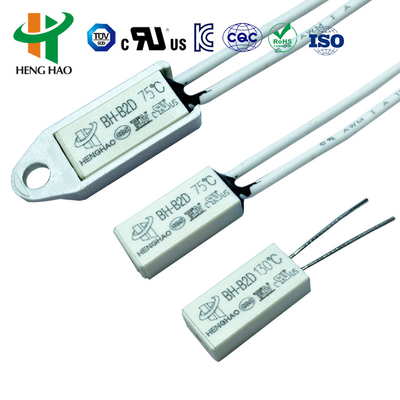

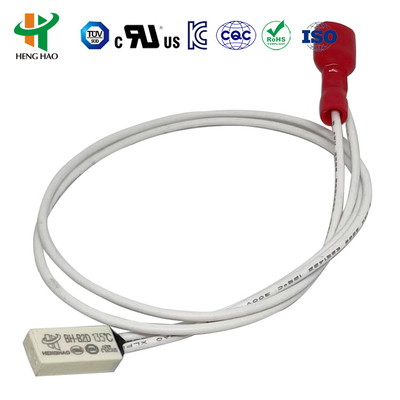

| BH-B2D |
Plastikowy |
15 |
7.1 |
3.8 |
|
|

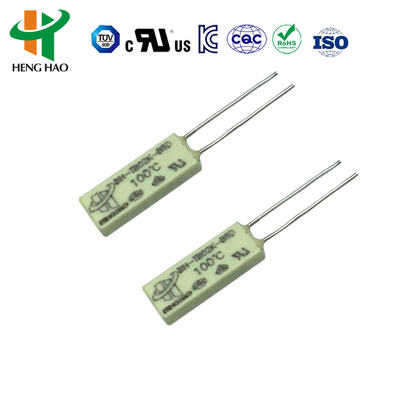

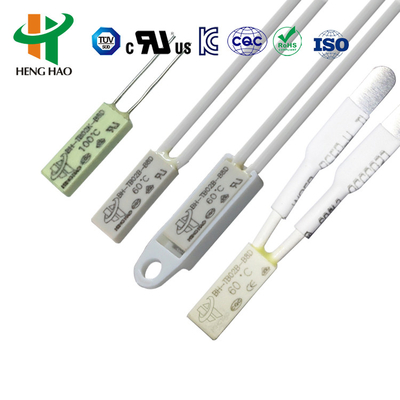

| BH-TB02B-B8D |
Plastikowy |
15 |
5.2 |
2.4 |
DC-12V maks. 4A; DC-24V maks. 3A; AC-125V maks. 3A; AC-250V maks. 2A |
3266-AWG24 #, 3135-AWG24 # lub zwykle pasek niklowy, długość wynosi 70 mm lub zgodnie z wymaganiami klienta |
Zastosowania zabezpieczeń temperaturowych serii H20, H21
Seria H20, H21 ma zastosowanie do akumulatorów, stateczników, masażerów, mikrosilników, transformatorów, narzędzi elektrycznych, urządzeń i instrumentów elektrycznych do ogrzewania.
Typ resetowania ręcznego
Elementy wykrywające temperaturę składają się z paska bimetalicznego. Gdy temperatura osiągnie zakres temperatur działania, szybko podskoczy, a ruchomy dysk rozłączy się. Kiedy temperatura spadnie do ustalonego punktu, punktu kontaktowego nie można zresetować do czasu ponownego podłączenia obwodu poprzez naciśnięcie przycisku resetowania. Następnie punkty kontaktowe odzyskują siły, osiągając cel polegający na podłączeniu lub rozłączeniu obwodu i ponownym uruchomieniu obwodu poprzez reset ręczny.
- Ten typ termostatu z resetem ręcznym można zresetować, gdy temperatura spadnie o 20°C po działaniu zatrzaskowym poprzez naciśnięcie przycisku resetowania (zalecana siła 4~6 N; unikać nadmiernej siły).
- Aby zapewnić normalne działanie, odległość pomiędzy przyciskiem resetowania a pokrywą zamykającą nie powinna być mniejsza niż 20,4 mm
Produkt posiada atesty UL, CQC, TUV i RoHS.
