Termostat z serii BH/Miniaturowy ochronnik termiczny/Termostat z akumulatorem do ładowania
Termostat z serii BHZasada i struktura
Seria BW & BH, która może chronić przed nadprądem i nadtemperaturą, jest ściśle uszczelniona, mała opora wewnętrzna, brak hałasu i automatycznie zresetowana.Gdy prąd przechodzi przez bimetal, który jest wrażliwy na temperaturę i prąd, stan bimetalu zostanie zmieniony przez nadmierną temperaturę lub nadmiar prądu, aby wyłączyć obwód lub włączyć obwód.ponieważ nie ma opóźnienia efektu temperatury w warunkach nagłego dużego prądu.
Termostat z serii BHSpecyfikacja
Poziom elektryczny:
| Wskaźnik elektryczny |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura otwarta |
(30~150) ± 5°C; 5°C w każdym kroku |
| Przywrócenie temperatury |
2/3 temperatury działania z tolerancją ± 15°C. Temperatura resetowania może być również zapewniona zgodnie z wymaganiami klienta. |
| Czas trwania |
10000 razy |
| Wielkość |
L15mm W7.1mm H3.8mm |
| Włókna ołowiowe |
# 22 3266, końcówka pół wybicia, długość jest 70mm, lub zgodnie z wymaganiami klienta |
| UL Numer akta |
E487478 |
| Certyfikat CQC nr |
CQC16002142880 |
| Certyfikat TUV nr |
B160592241002 |
Środki ochronne termiczne serii BHWymiar
| Model |
Sprawa |
Długość ((mm) |
szerokość ((mm) |
Wysokość ((mm) |
Vol.&Current |
Włókna ołowiowe |
| H20 |
Plastikowe |
18.5 |
8 |
4 |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, koniec 5mm
pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, koniec 5 mm
pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta
|
| BH-B2D |
Plastikowe |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastikowe |
15 |
5.2 |
2.4 |
DC-12V maks 4A; DC-24V maks 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# lub taśma niklowa normalnie, długość 70 mm lub zgodnie z wymaganiami klienta |
Termostat z serii BHWykorzystanie i instrukcje
Środki ochrony cieplnej serii BH,skuteczne, niezawodne urządzenia zabezpieczające i alarmowe, szeroko stosowane w różnych typach silników o mocy 1,5 KM,urządzenie oświetleniowe, maszynę spawalniczą z inwerterem, przełącznik mocy,zestaw akumulatorów do ładowania, balasty lamp fluorescencyjnych,przenośne narzędzia elektryczne, urządzeń elektrycznych i innych urządzeń elektrycznych w celu zapobiegania przepływowi prądu i przegrzaniu spowodowanym nieprawidłowym stanem pracy.5MPa nadają się do montażu wbudowanego silnika powlekanego tworzywem sztucznym.
| Kod |
Temperatura |
Kod |
Temperatura |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Termostat serii BW/KSD9700 ochrona termiczna/BW9700 ochrona temperatury

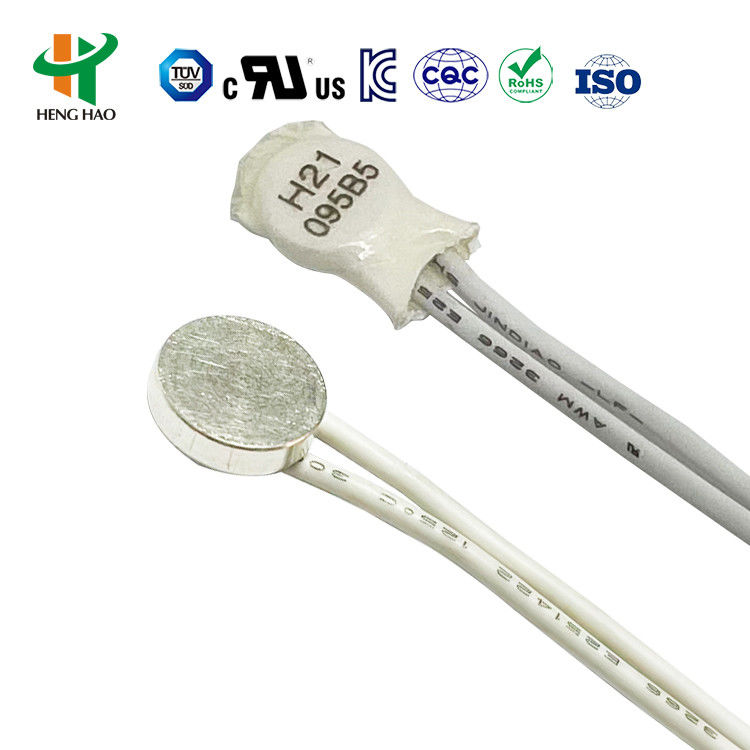

Termostat z serii H20, H21Zasada i struktura
H20, H21seryjne uniwersalne i wzmocnione ochronne urządzenia z dużą metalową obudową składają się z cieplnie przewodzącej metalowej obudowy, części bimetalowych spawanych punktem styku ze stopem srebra,uchwyt przewodzącyW przypadku nieprawidłowego działania wraz ze wzrostem temperatury otoczenia do ustawionej wartości,Bimetalowe części działają szybko., otwórz punkt styku i odłącz obwód. Gdy urządzenie zostanie schłodzone do temperatury zapewniającej bezpieczne działanie, punkt styku automatycznie się zamyka i przywraca normalną pracę.
Chroniciel termiczny serii H20,H21Specyfikacja
| Wskaźnik elektryczny |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura otwarta |
(30~150) ± 5°C; 5°C w każdym kroku |
| Przywrócenie temperatury |
2/3 temperatury działania z tolerancją ± 15°C. Temperatura resetowania może być również zapewniona zgodnie z wymaganiami klienta. |
| Czas trwania |
10000 razy |
| Odporność zamknięcia kontaktu: |
≤ 50 mΩ |
| Odporność izolacyjna: |
≥ 100mΩ |
| Siła elektryczna: |
- AC1500V/1min wolne od zjawisk awarii i przebłysku.
|
| UL Numer akta |
E487478 |
| Certyfikat CQC nr |
CQC16002142880 |
| Certyfikat TUV nr |
B160592241002 |
Chroniciel termiczny serii H20,H21s Wymiar
| Model |
Sprawa |
Długość ((mm) |
szerokość ((mm) |
Wysokość ((mm) |
Vol.&Current |
Włókna ołowiowe |
| H20 |
Plastikowe |
18.5 |
8 |
4 |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, koniec 5mm
pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, koniec 5 mm
pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta
|
| BH-B2D |
Plastikowe |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastikowe |
15 |
5.2 |
2.4 |
DC-12V maks 4A; DC-24V maks 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# lub taśma niklowa normalnie, długość 70 mm lub zgodnie z wymaganiami klienta |
H20,H21uchronienie temperatury w serii
Pozycja H20, H21 jest stosowana do akumulatorów ładowalnych, balastów, maszerów, mikro silników, transformatorów, narzędzi elektrycznych, urządzeń i instrumentów termoelektrycznych itp.
Produkt posiada certyfikację UL,CQC,TUV i RoHS.
