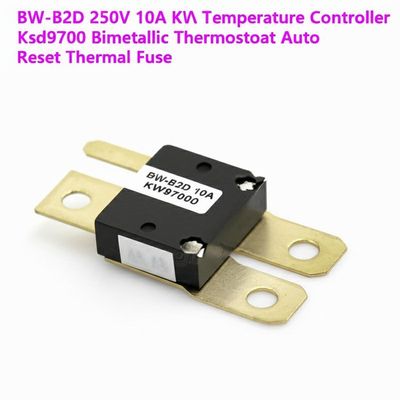

BW-B2D 250V 10A KW9700 Kontroler temperatury Ksd9700 Bimetaliczny termostat Automatyczny reset bezpiecznik cieplny
BW-B2Dprzełącznik sterowany temperaturąZasada i struktura
H20, H21seryjne uniwersalne i wzmocnione ochronne urządzenia z dużą metalową obudową składają się z cieplnie przewodzącej metalowej obudowy, części bimetalowych spawanych punktem styku ze stopem srebra,uchwyt przewodzącyW przypadku nieprawidłowego działania wraz ze wzrostem temperatury otoczenia do ustawionej wartości,Bimetalowe części działają szybko., otwórz punkt styku i odłącz obwód. Gdy urządzenie zostanie schłodzone do temperatury zapewniającej bezpieczne działanie, punkt styku automatycznie się zamyka i przywraca normalną pracę.
Przełącznik BW-B2D sterowany temperaturąSpecyfikacja
| Wskaźnik elektryczny |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura otwarta |
(30~150) ± 5°C; 5°C w każdym kroku |
| Przywrócenie temperatury |
2/3 temperatury działania z tolerancją ± 15°C. Temperatura resetowania może być również zapewniona zgodnie z wymaganiami klienta. |
| Czas trwania |
10000 razy |
| Odporność zamknięcia kontaktu: |
≤ 50 mΩ |
| Odporność izolacyjna: |
≥ 100mΩ |
| Siła elektryczna: |
- AC1500V/1min wolne od zjawisk awarii i przebłysku.
|
| UL Numer akta |
E487478 |
| Certyfikat CQC nr |
CQC16002142880 |
| Certyfikat TUV nr |
B160592241002 |
BW-B2Dprzełącznik sterowany temperaturąWymiar
| Model |
Sprawa |
Długość ((mm) |
szerokość ((mm) |
Wysokość ((mm) |
Vol.&Current |
Włókna ołowiowe |
| H20 |
Plastikowe |
18.5 |
8 |
4 |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, koniec 5mm
pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, koniec 5 mm
pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta
|
| BH-B2D |
Plastikowe |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastikowe |
15 |
5.2 |
2.4 |
DC-12V maks 4A; DC-24V maks 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# lub taśma niklowa normalnie, długość 70 mm lub zgodnie z wymaganiami klienta |
Środki ochrony temperatury serii BW-B2D
Pozycja H20, H21 jest stosowana do akumulatorów ładowalnych, balastów, maszerów, mikro silników, transformatorów, narzędzi elektrycznych, urządzeń i instrumentów termoelektrycznych itp.
3.1. Rodzaj ręcznego zresetowania: Komponenty czujników temperatury składają się z taśmy bimetalowej.Kiedy temperatura spada do ustalonego punktu temperatury, punkt kontaktowy nie może być zresetowany dopóki nie ponownie podłączysz obwodu przez naciśnięcie przycisku zresetowania.osiągający cel połączenia lub odłączenia obwodu i ponownego uruchomienia obwodu poprzez ręczne zresetowanie. (Przypomnienie: 1. Ten rodzaj termostatu z ręcznym zresetowaniem może zostać zresetowany, gdy temperatura spadnie o 20 °C po działaniu przycisku zwrotnego, a zaleca się 4~6 N;Proszę, nie używaj zbyt dużej siły.2. Aby zapewnić normalne działanie, odległość między przyciskiem resetowym a przykrywką zamkniętą nie powinna być mniejsza niż 20,4 mm.)
3.2. Rodzaj ręcznego zresetowania: Komponenty czujników temperatury składają się z taśmy bimetalowej.Kiedy temperatura spada do ustalonego punktu temperatury, punkt kontaktowy może automatycznie zresetować i zacząć działać.
Produkt posiada certyfikację UL,CQC,TUV i RoHS.
