Szczegóły Produktu:
|
Cykl życia: | 100000 cykli | Napięcie i prąd: | 250V 16A |
---|---|---|---|
Typ kontaktu: | Normalnie zamknięty lub Normalnie otwarty | Typ przełącznika: | reset automatyczny lub reset ręczny |
Zakres temperatury: | 0-250 ℃ | ||
Podkreślić: | automatyczny reset wyłącznika termicznego,automatyczne przywracanie bezpiecznika termicznego,Przełącznik temperatury bezpiecznik termiczny |
Zmiana temperatury

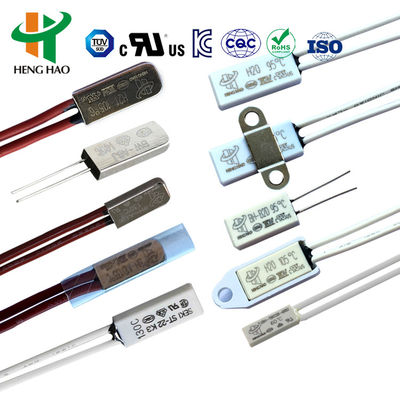

Seria BW & BH, która może chronić przed nadprądem i nadtemperaturą, jest ściśle uszczelniona, mała opora wewnętrzna, brak hałasu i automatycznie zresetowana.Gdy prąd przechodzi przez bimetal, który jest wrażliwy na temperaturę i prąd, stan bimetalu zostanie zmieniony przez nadmierną temperaturę lub nadmiar prądu, aby wyłączyć obwód lub włączyć obwód.ponieważ nie ma opóźnienia efektu temperatury w warunkach nagłego dużego prądu.
Termostat z serii BHSpecyfikacja
Poziom elektryczny:
Wskaźnik elektryczny | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
Temperatura otwarta | (30~150) ± 5°C; 5°C w każdym kroku |
Przywrócenie temperatury | 2/3 temperatury działania z tolerancją ± 15°C. Temperatura resetowania może być również zapewniona zgodnie z wymaganiami klienta. |
Czas trwania | 10000 razy |
Wielkość | L15mm W7.1mm H3.8mm |
Włókna ołowiowe | # 22 3266, końcówka pół wybicia, długość jest 70mm, lub zgodnie z wymaganiami klienta |
UL Numer akta | E487478 |
Certyfikat CQC nr | CQC16002142880 |
Certyfikat TUV nr | B160592241002 |
Środki ochronne termiczne serii KSD9700Wymiar
Model | Sprawa | Długość ((mm) | szerokość ((mm) | Wysokość ((mm) | Vol.&Current | Włókna ołowiowe |
H20 | Plastikowe | 18.5 | 8 | 4 | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, koniec 5mm pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta |
H21 | Metal | 18.5 | 7.3 | 3.8 | ||
H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |
BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, koniec 5 mm pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta |

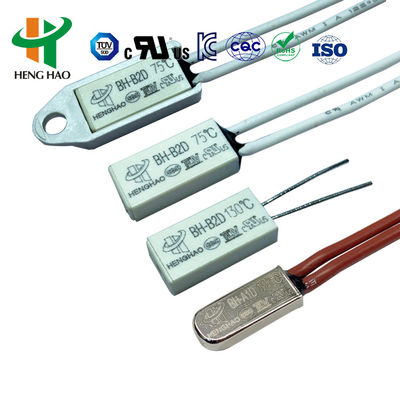

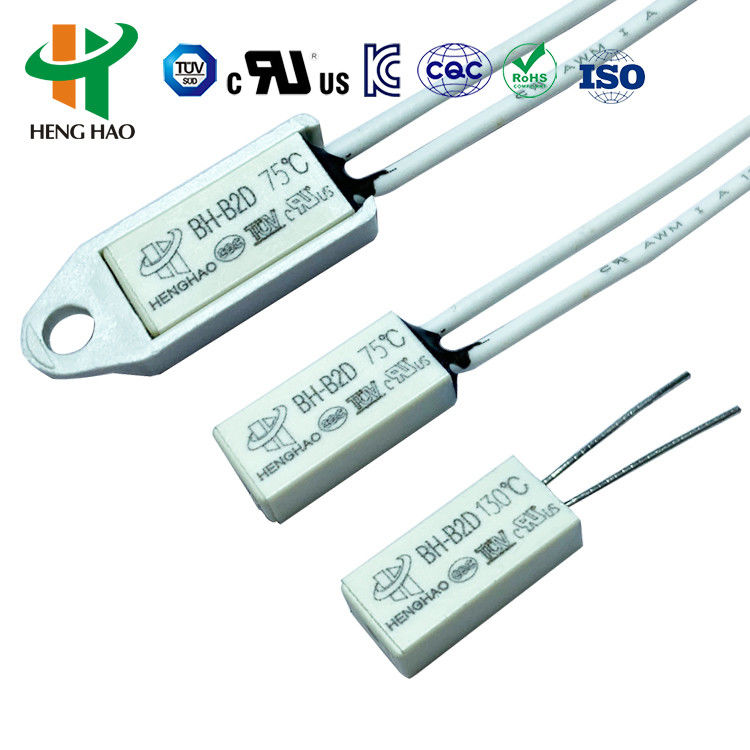

BH-B2D | Plastikowe | 15 | 7.1 | 3.8 | ||

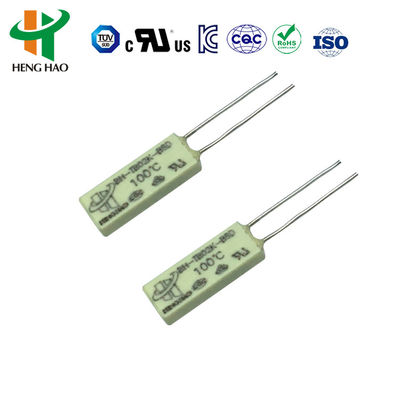

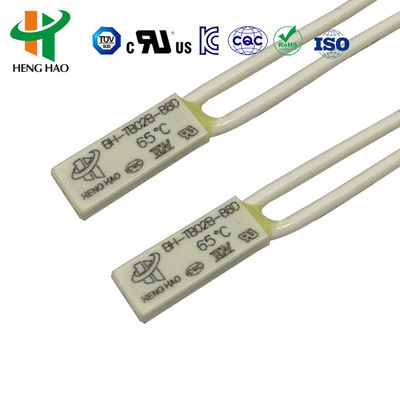

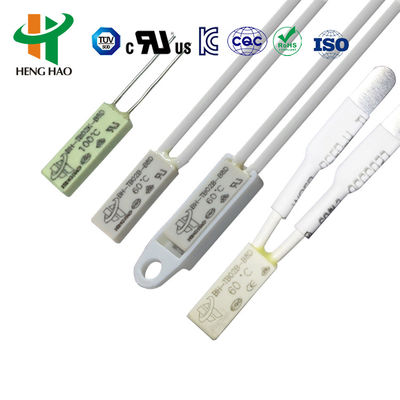

BH-TB02B-B8D | Plastikowe | 15 | 5.2 | 2.4 | DC-12V maks 4A; DC-24V maks 3A; AC-125V max 3A; AC-250V max 2A | 3266-AWG24#, 3135-AWG24# lub taśma niklowa normalnie, długość 70 mm lub zgodnie z wymaganiami klienta |
BW-ABJZmiana temperatury
urządzenia do kontroli temperatury,skuteczne,niezawodne urządzenia zabezpieczające i alarmowe są szeroko stosowane w różnych rodzajach silników o mocy 1,5 KM,regulator temperatury,maszyna spawalnicza z inwerterem,promiennik mocy,kontroler temperatury, balasty lamp fluorescencyjnych, urządzenia elektryczne z regulatorem temperatury i inne urządzenia elektryczne w celu zapobiegania przepływowi prądu i przegrzaniu spowodowanym nieprawidłowym stanem pracy.Wyroby o masie nieprzekraczającej 10 kg.5MPa nadają się do montażu wbudowanego silnika powlekanego tworzywem sztucznym.
Kod | Temperatura | Kod | Temperatura |
30 | 30°C | 100 | 100°C |
35 | 35°C | 105 | 105°C |
40 | 40°C | 110 | 110°C |
45 | 45°C | 115 | 115°C |
50 | 50°C | 120 | 120°C |
55 | 55°C | 125 | 125°C |
60 | 60°C | 130 | 130°C |
70 | 70°C | 135 | 135°C |
75 | 75°C | 140 | 140°C |
80 | 80°C | 145 | 145°C |
85 | 85°C | 150 | 150°C |
90 | 90°C |
Termostat serii BW / ochrona termiczna KSD9700 / ochrona temperatury BW9700
1. Termostaty serii BW Zasada i struktura
BW seryjny uniwersalny i wzmocniony ochronnik z dużą metalową obudową składa się z cieplnie przewodzącej metalowej obudowy, części bimetalowych spawanych z punktem styku ze stopem srebra, przewodzącego uchwytu,stojak do mocowania izolacjiW przypadku nieprawidłowej pracy, wraz ze wzrostem temperatury otoczenia do ustawionej wartości, części bimetalowe wykonują szybkie działanie,otworzyć punkt kontaktuPo ochłodzeniu urządzenia do temperatury umożliwiającej bezpieczne działanie punkt kontaktowy automatycznie się zamyka i przywraca do normalnej pracy.
2Środki ochrony termicznej serii BW
2.1Typ przełącznika: normalnie zamknięty, normalnie otwarty.
2.2. napięcie / prąd operacyjny: AC250V / 5A; AC125V / 8A
2.3Temperatura pracy: 40~150°C (jeden krok na każde 5°C)
2.4Standardowa tolerancja: +-3°C / +-5°C / +-7°C
2.5Temperatura przywracania: zmniejszenie temperatury roboczej o 15-45°C
2.6. Odporność zamknięcia kontaktu: ≤ 50 mΩ
2.7Oporność izolacyjna: ≥ 100 mΩ
2.8Władza elektryczna: AC1500V/1min bez występowania awarii i przebłysku.
2.9Żywotność: 10000 razy
3Rozmiar ochronnika termicznego serii BW
Model |
Długość |
szerokość |
Wysoki |
BW9700 |
20 |
7.3 |
3.8 |
4Środki ochrony temperatury serii BW
Seria BW ma zastosowanie do ładowalnych akumulatorów, balastów, maszerów, silników, transformatorów, narzędzi elektrycznych, urządzeń i instrumentów termoelektrycznych itp.
Kod |
Temperatura otwarta |
Przywrócenie temperatury |
Kod |
Temperatura otwarta |
Przywrócić temperaturę |
045 |
45+-4,5°C |
≥ 33°C |
105 |
105+-5°C |
75+-15°C |
050 |
50+-5°C |
≥ 35°C |
110 |
110+-5°C |
75+-15°C |
055 |
55+-5°C |
42+-6°C |
115 |
115+-5°C |
80+-15°C |
060 |
60+-5°C |
45+-8°C |
120 |
120+-5°C |
85+-15°C |
065 |
65+-5°C |
48+-10°C |
125 |
125+-5°C |
85+-15°C |
070 |
70+-5°C |
50+-12°C |
130 |
130+-5°C |
90+-15°C |
075 |
75+-5°C |
53+-14°C |
135 |
135+-5°C |
95+-15°C |
080 |
80+-5°C |
55+-15°C |
140 |
140+-5°C |
100+-15°C |
085 |
85+-5°C |
60+-15°C |
145 |
145+-5°C |
100+-15°C |
090 |
90+-5°C |
65+-15°C |
150 |
150+-5°C |
105+-15°C |
095 |
95+-5°C |
70+-15°C |
155 |
155+-5°C |
110+-15°C |
100 |
100+-5°C |
70+-15°C |
|
|
|
Produkt posiada certyfikat UL,CQC,VDE i RoHS.
