Szczegóły Produktu:
|
Cykl życia: | 100000 cykli | Napięcie i prąd: | 250V 16A |
---|---|---|---|
Typ kontaktu: | Normalnie zamknięty lub Normalnie otwarty | Typ przełącznika: | reset automatyczny lub reset ręczny |
Zakres temperatury: | 50-150℃ | WYPRZEDANIE: | Bakelit |
Podkreślić: | Chroniciel termiczny,Ostrzegacz termiczny sterowany temperaturą,Zabezpieczenie termiczne Ksd9700 |
KSD9700termostat seryjnyZasada i struktura
KSD9700 uniwersalne i wzmocnione ochronniki z dużą metalową obudową składają się z cieplnie przewodzącej metalowej obudowy, części bimetalowych spawanych punktem styku ze stopem srebra, przewodzącym uchwytem,stojak do mocowania izolacjiW przypadku nieprawidłowej pracy, wraz ze wzrostem temperatury otoczenia do ustawionej wartości, części bimetalowe wykonują szybkie działanie,otworzyć punkt kontaktuPo ochłodzeniu urządzenia do temperatury umożliwiającej bezpieczne działanie punkt kontaktowy automatycznie się zamyka i przywraca do normalnej pracy.
Wskaźnik elektryczny | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
Temperatura otwarta | (30~150) ± 5°C; 5°C w każdym kroku |
Przywrócenie temperatury | 2/3 temperatury działania z tolerancją ± 15°C. Temperatura resetowania może być również zapewniona zgodnie z wymaganiami klienta. |
Czas trwania | 10000 razy |
Odporność zamknięcia kontaktu: | ≤ 50 mΩ |
Odporność izolacyjna: | ≥ 100mΩ |
Siła elektryczna: |
|
UL Numer akta | E487478 |
Certyfikat CQC nr | CQC16002142880 |
Certyfikat TUV nr | B160592241002 |
Wymiar termostatu
Model | Sprawa | Długość ((mm) | szerokość ((mm) | Wysokość ((mm) | Vol.&Current | Włókna ołowiowe |
H20 | Plastikowe | 18.5 | 8 | 4 | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, koniec 5mm pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta |

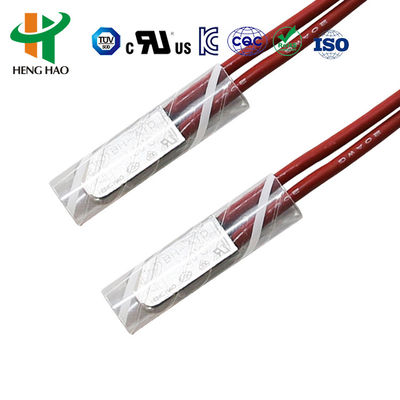

H21 | Metal | 18.5 | 7.3 | 3.8 | ||
H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |

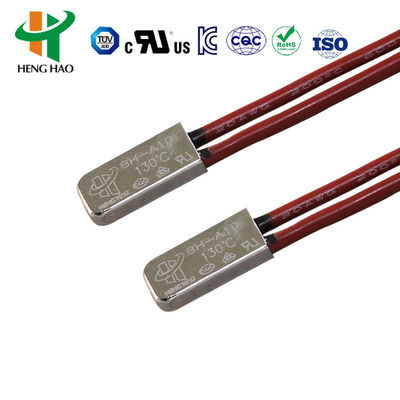

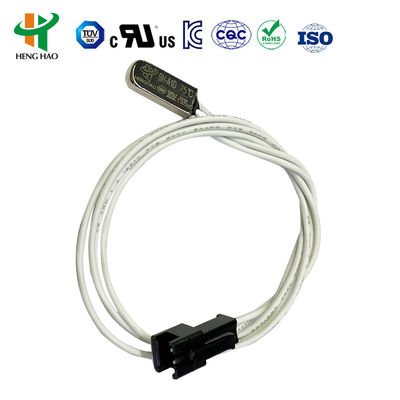

BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, koniec 5 mm pół wybicia, długość 70mm, lub zgodnie z wymaganiami klienta |

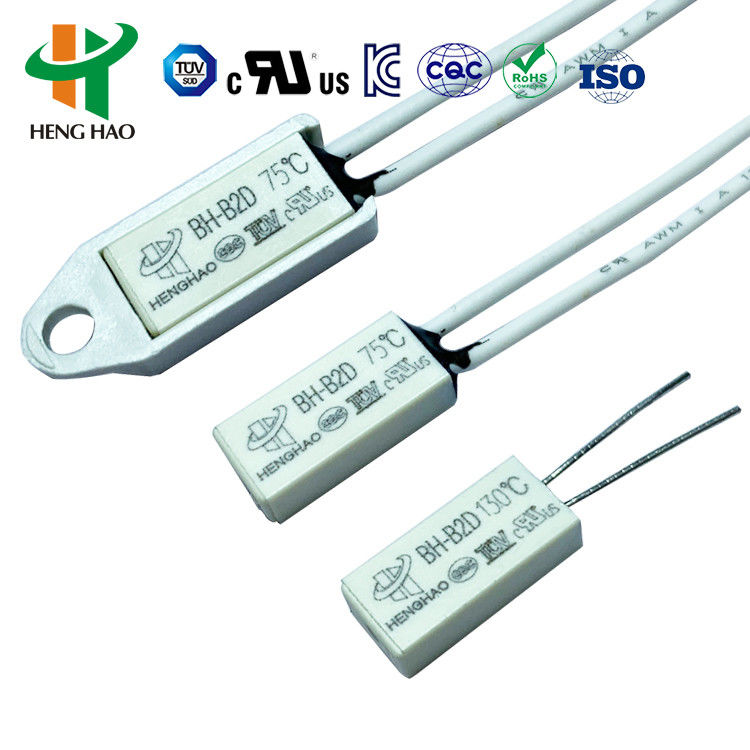

BH-B2D | Plastikowe | 15 | 7.1 | 3.8 | ||

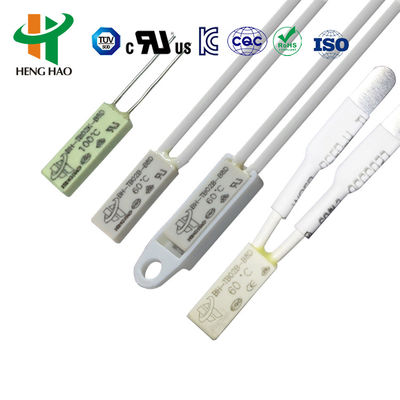

BH-TB02B-B8D | Plastikowe | 15 | 5.2 | 2.4 | DC-12V maks 4A; DC-24V maks 3A; AC-125V max 3A; AC-250V max 2A | 3266-AWG24#, 3135-AWG24# lub taśma niklowa normalnie, długość 70 mm lub zgodnie z wymaganiami klienta |
H20,H21uchronienie temperatury w serii
Pozycja H20, H21 jest stosowana do akumulatorów ładowalnych, balastów, maszerów, mikro silników, transformatorów, narzędzi elektrycznych, urządzeń i instrumentów termoelektrycznych itp.
3.1. Rodzaj ręcznego zresetowania: Komponenty czujników temperatury składają się z taśmy bimetalowej.Kiedy temperatura spada do ustalonego punktu temperatury, punkt kontaktowy nie może być zresetowany dopóki nie ponownie podłączysz obwodu przez naciśnięcie przycisku zresetowania.osiągający cel połączenia lub odłączenia obwodu i ponownego uruchomienia obwodu poprzez ręczne zresetowanie. (Przypomnienie: 1. Ten rodzaj termostatu z ręcznym zresetowaniem może zostać zresetowany, gdy temperatura spadnie o 20 °C po działaniu przycisku zwrotnego, a zaleca się 4~6 N;Proszę, nie używaj zbyt dużej siły.2. Aby zapewnić normalne działanie, odległość między przyciskiem resetowym a przykrywką zamkniętą nie powinna być mniejsza niż 20,4 mm.)
3.2. Rodzaj ręcznego zresetowania: Komponenty czujników temperatury składają się z taśmy bimetalowej.Kiedy temperatura spada do ustalonego punktu temperatury, punkt kontaktowy może automatycznie zresetować i zacząć działać.
Produkt posiada certyfikację UL,CQC,TUV i RoHS.
