Szczegóły Produktu:
|
Cykl życia: | 100000 cykli | Napięcie i prąd: | 250V 16A |
---|---|---|---|
Typ kontaktu: | Normalnie zamknięty lub Normalnie otwarty | Typ przełącznika: | reset automatyczny lub reset ręczny |
Zakres temperatury: | 0-250 ℃ | WYPRZEDANIE: | Metal |
Podkreślić: | 16A KSD301-R Termostat,250V KSD301-R Termostat,Termostat z prędkością działania KSD301-R |

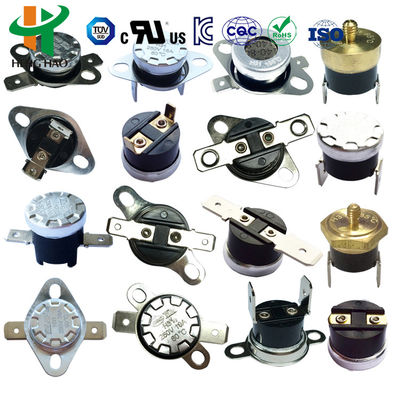

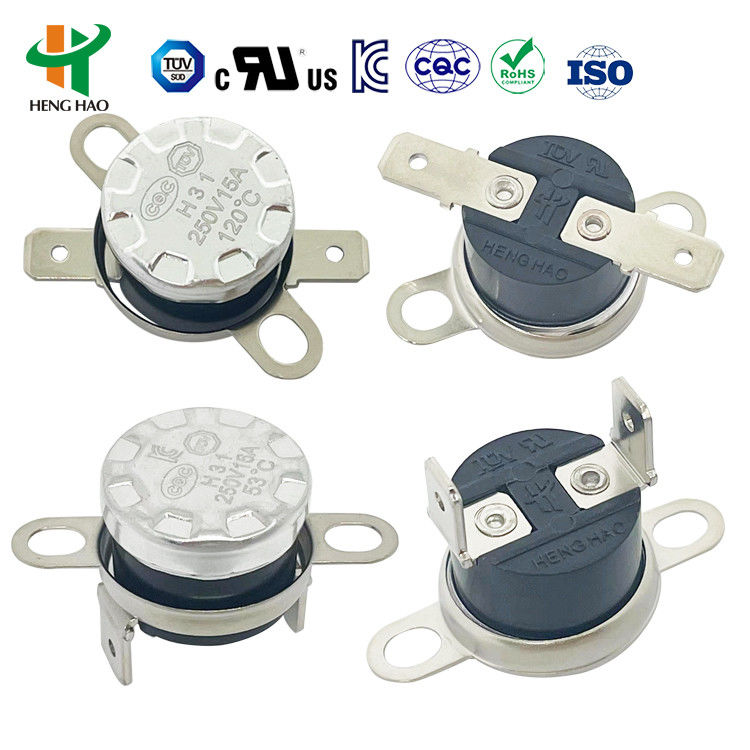

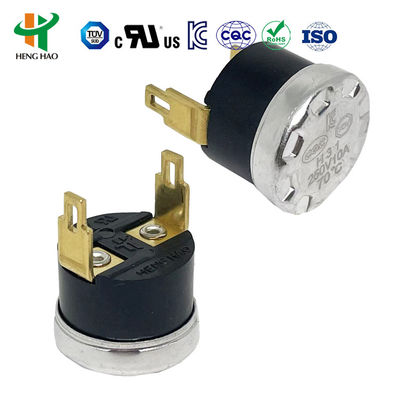

KSD301-R 250V 16A Termostat KSD301 Termostat bimetaliczny Termostat zatrzaskowy KSD302
Główną zasadą termostatów serii KSD jest to, że jedną z funkcji tarcz bimetalicznych jest działanie zatrzaskowe pod wpływem zmiany temperatury wykrywania. Zatrzaskowe działanie dysku może przepchnąć działanie styków przez wewnętrzną strukturę, a następnie spowodować ostateczne wyłączenie obwodu. Główną cechą charakterystyczną jest stała temperatura robocza, niezawodne działanie migowe, rzadsze przeskoki, dłuższa żywotność i mniej zakłóceń radiowych.
KSD302termostat'Sspecyfikacja
Napięcie i prąd | AC 125 V maks. 15 A; AC250V 5A 10A 15A maks. 16A |
Temperatura działania | 0 ~ 250 ℃ |
Różnica temperatur odzyskiwania i działania | 0 do 25 stopni lub zgodnie z życzeniem klienta. |
Odchylenie temperatury: | ±3 / ±5 / ±10 stopni lub zgodnie z życzeniem klienta |
Rezystancja obwodu | ≤50mΩ (wartość początkowa) |
Rezystancja izolacji | AC50 Hz 1500 V/min, brak oślepiania przed awarią (stan normalny) |
Cykl życia | ≥100000 razy |
Typ kontaktu | Normalnie zamknięty lub Normalnie otwarty |

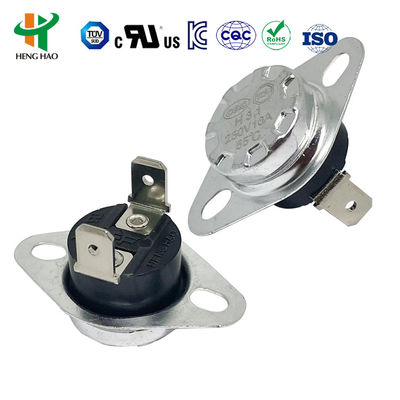

Dwa rodzaje wsporników montażowych | ruchome lub nieruchome |
Typ terminala | A. Typ terminala: seria 187 4,8*0,5 mm i 4,8*0,8 mm, seria 250 6,3*0,8 mm |
Dom | plastikowe lub ceramiczne. |

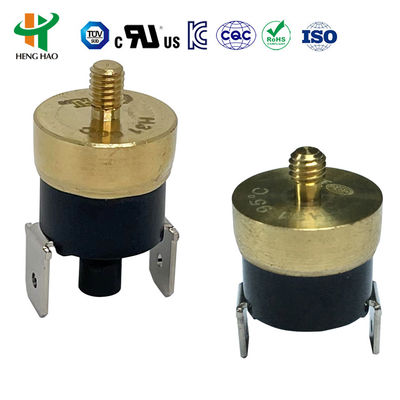

Powierzchnia czujnika temperatury | aluminiowa nasadka lub miedziana główka. |
KSD301Różnica między typem automatycznego resetowania a typem resetowania ręcznego

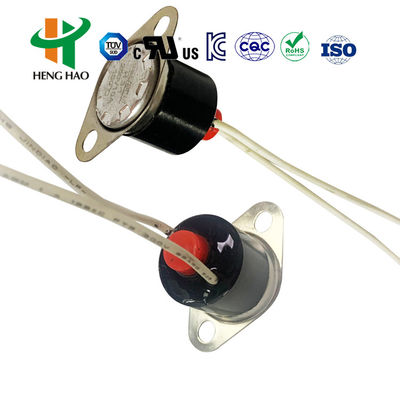

3.1. Typ resetowania ręcznego: Elementy wykrywające temperaturę składają się z paska bimetalicznego. Gdy temperatura osiągnie zakres temperatur działania, szybko podskoczy, a ruchomy dysk rozłączy się. Kiedy temperatura spadnie do ustalonego punktu, punktu kontaktowego nie można zresetować do czasu ponownego podłączenia obwodu poprzez naciśnięcie przycisku resetowania. Następnie punkty kontaktowe odzyskują siły, osiągając cel polegający na podłączeniu lub rozłączeniu obwodu i ponownym uruchomieniu obwodu poprzez reset ręczny. (Uprzejmie przypomnienie: 1. Ten typ termostatu z resetem ręcznym można zresetować, gdy temperatura spadnie o 20°C po naciśnięciu przycisku resetowania. Zalecane będzie 4~6 N; proszę nie używać zbyt dużej siły. 2. Aby zapewnić normalne działanie, odległość między przyciskiem resetowania a zamykającą pokrywą nie powinna być mniejsza niż 20,4 mm).
3.2. Typ resetowania ręcznego: Elementy wykrywające temperaturę składają się z paska bimetalicznego. Gdy temperatura osiągnie zakres temperatur działania, szybko podskoczy, a ruchomy dysk rozłączy się. Gdy temperatura spadnie do ustalonego punktu, punkt kontaktowy może automatycznie zresetować się i rozpocząć pracę.
Termostat bimetaliczny KSD302'Aplikacja
Otwarta temp. | Zresetuj temp. | Otwarta temp. | Zresetuj temp. | Otwarta temp. | Zresetuj temp. |
-20 ℃ + -5 ℃ | 5℃+-5℃ | 95 ℃+-5℃ | 80 ℃ + -5 ℃ | 205 ℃+-5℃ | 175 ℃ + -10 ℃ |
-15℃+-5℃ | 5℃+-5℃ | 100 ℃ + -5 ℃ | 80 ℃ + -10 ℃ | 210 ℃+-5℃ | 180 ℃ + -10 ℃ |
-10 ℃ + -5 ℃ | 5℃+-5℃ | 105 ℃+-5℃ | 85 ℃ + -10 ℃ | 215 ℃+-5℃ | 185 ℃ + -10 ℃ |
0℃+-5℃ | -10 ℃ + -5 ℃ | 110 ℃ + -5 ℃ | 90 ℃ + -10 ℃ | 220 ℃+-5℃ | 190 ℃ + -10 ℃ |
5℃+-5C | -5 ℃+-5 ℃ | 115 ℃+-5℃ | 95 ℃ + -10 ℃ | 225 ℃ + -5 ℃ | 195℃+-10℃ |
10 ℃+-5℃ | 0℃+-5℃ | 120 ℃+-5℃ | 100 ℃ + -10 ℃ | 230 ℃ + -5 ℃ | 200 ℃ + -10 ℃ |
15 ℃+-5℃ | 5℃+-5℃ | 125 ℃+-5℃ | 105 ℃ + -10 ℃ | 235 ℃+-5℃ | 205 ℃ + -10 ℃ |
20 ℃ + -5 ℃ | 5℃+-5℃ | 130 ℃ + -5 ℃ | 110 ℃ + -10 ℃ | 240 ℃ + -5 ℃ | 210 ℃ + -10 ℃ |
25 ℃+-5 ℃ | 10 ℃+-5℃ | 135 ℃+-5℃ | 115 ℃ + -10 ℃ | 245 ℃+-5℃ | 215 ℃ + -10 ℃ |
30 ℃ + -5 ℃ | 15 ℃+-5℃ | 140 ℃+-5℃ | 120 ℃ + -10 ℃ | 250 ℃ + -5 ℃ | 220 ℃ + -10 ℃ |
35 ℃+-5 ℃ | 20 ℃ + -5 ℃ | 145 ℃+-5℃ | 125 ℃ + -10 ℃ | 255 ℃+-5℃ | 225 ℃ + -10 ℃ |
40 ℃ + -5 ℃ | 25 ℃+-5 ℃ | 150 ℃+-5℃ | 130 ℃ + -10 ℃ | 260 ℃+-5℃ | 230 ℃ + -10 ℃ |
45 ℃ + -5 ℃ | 30 ℃ + -5 ℃ | 155 ℃+-5℃ | 130 ℃ + -10 ℃ | 265 ℃ + -5 ℃ | 235 ℃ + -10 ℃ |
50 ℃ + -5 ℃ | 35 ℃+-5 ℃ | 160 ℃+-5℃ | 135 ℃ + -10 ℃ | 270 ℃+-5℃ | 240 ℃ + -10 ℃ |
55 ℃ + -5 ℃ | 40 ℃ + -5 ℃ | 165 ℃+-5℃ | 140 ℃ + -10 ℃ | 275 ℃+-5℃ | 245 ℃ + -10 ℃ |
60 ℃ + -5 ℃ | 45 ℃ + -5 ℃ | 170 ℃+-5℃ | 145 ℃ + -10 ℃ | 280 ℃+-5℃ | 250 ℃ + -10 ℃ |
65 ℃ + -5 ℃ | 50 ℃ + -5 ℃ | 175 ℃+-5℃ | 150 ℃ + -10 ℃ | 285 ℃+-5℃ | 255 ℃ + -10 ℃ |
70 ℃ + -5 ℃ | 55 ℃ + -5 ℃ | 180 ℃+-5℃ | 155 ℃ + -10 ℃ | 290 ℃+-5℃ | 260 ℃ + -10 ℃ |
75 ℃ + -5 ℃ | 60 ℃ + -5 ℃ | 185 ℃+-5℃ | 155 ℃ + -10 ℃ | 295 ℃+-5℃ | 265 ℃ + -10 ℃ |
80 ℃ + -5 ℃ | 65 ℃ + -5 ℃ | 190 ℃+-5℃ | 160 ℃ + -10 ℃ | 300 ℃ + -5 ℃ | 270 ℃ + -10 ℃ |
85 ℃ + -5 ℃ | 70 ℃ + -5 ℃ | 195℃+-5℃ | 165 ℃ + -10 ℃ | Lub zgodnie z życzeniem klienta | |
90 ℃+-5℃ | 75 ℃ + -5 ℃ | 200 ℃ + -5 ℃ | 170 ℃ + -10 ℃ |
Zatwierdzenie certyfikatu UL, CQC, TUV i RoHS produktu.
