TB05-BB5D Series Thermal Protector 250V 16A Kw9700 Termostat bimetalowy

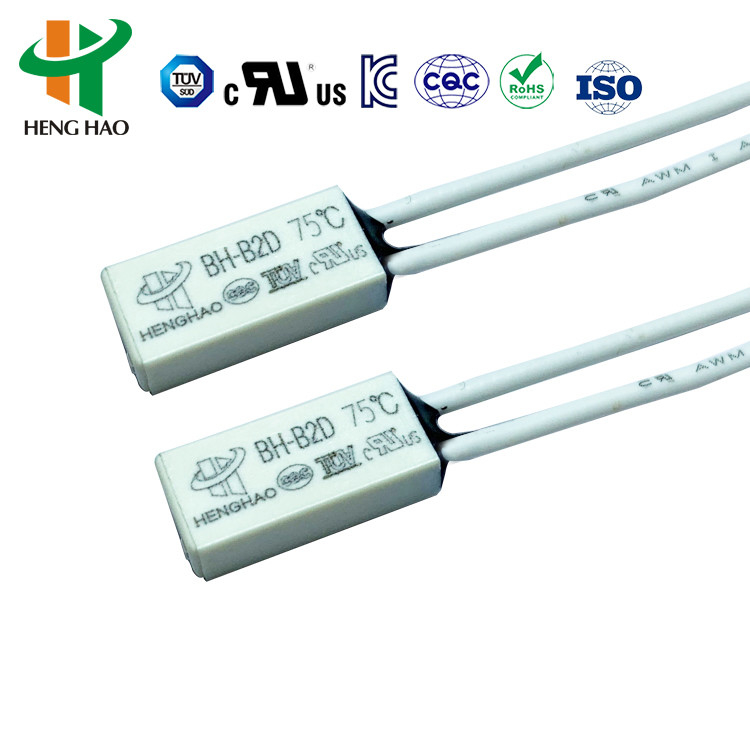

Termostat serii BH / Miniaturowy wyłącznik termiczny / Termostat akumulatora

Wyłączniki serii BW i BH zapewniają ochronę przed przetężeniem i przegrzaniem. Posiadają szczelną konstrukcję, niski opór wewnętrzny, brak szumów i funkcję automatycznego resetowania. Gdy prąd przepływa przez bimetal wrażliwy na temperaturę i prąd, stan bimetalu zmienia się w odpowiedzi na przegrzanie lub przetężenie, przerywając lub włączając obwód. Seria BH zapewnia zwiększone bezpieczeństwo w porównaniu do standardowych wyłączników, ponieważ nie występuje opóźnienie temperaturowe w przypadku nagłego wysokiego prądu.

Wyłączniki termiczne serii BH są skutecznymi, niezawodnymi zabezpieczeniami i urządzeniami alarmowymi szeroko stosowanymi w różnych zastosowaniach, w tym:

• Silniki 1,5 KM
• Urządzenia oświetleniowe
• Spawarki inwerterowe
• Zasilacze impulsowe
• Pakiety akumulatorów
• Stateczniki do lamp fluorescencyjnych
• Przenośne narzędzia elektryczne
• Urządzenia elektryczne i inne urządzenia elektryczne

Wyłączniki te zapobiegają uszkodzeniom spowodowanym przez przetężenie i przegrzanie wynikające z nienormalnych warunków pracy. Wzmocnione typy, które mogą wytrzymać ciśnienie 3,5 MPa, nadają się do instalacji wewnątrz silników powlekanych tworzywem sztucznym.

Uniwersalne i wzmocnione wyłączniki serii BW posiadają duże metalowe obudowy i składają się z metalowej obudowy przewodzącej ciepło, elementów bimetalicznych połączonych ze stykami ze stopu srebra, wsporników przewodzących, izolacyjnych stojaków mocujących, stałych pasków styków i kabli odpornych na ciepło. Podczas nienormalnej pracy, gdy temperatura otoczenia wzrośnie do ustawionej wartości, elementy bimetaliczne wykonują szybkie działanie, otwierając punkty styku i rozłączając obwód. Gdy urządzenie ostygnie do bezpiecznej temperatury pracy, punkty styku automatycznie się zamykają i przywracana jest normalna praca.

• Typ przełącznika: normalnie zamknięty, normalnie otwarty
• Napięcie / prąd roboczy: AC250V / 5A; AC125V / 8A
• Temperatura pracy: 40~150°C (jeden krok co 5°C)
• Tolerancja standardowa: ±3°C / ±5°C / ±7°C
• Temperatura resetowania: temperatura pracy obniżona o 15-45°C
• Rezystancja zwarcia styków: ≤50mΩ
• Rezystancja izolacji: ≥100mΩ
• Wytrzymałość elektryczna: AC1500V/1min bez zjawisk przebicia i przeskoku
• Żywotność: 10000 razy

Seria BW ma zastosowanie do akumulatorów, stateczników, masażerów, silników, transformatorów, narzędzi elektrycznych, urządzeń grzewczych i instrumentów.
