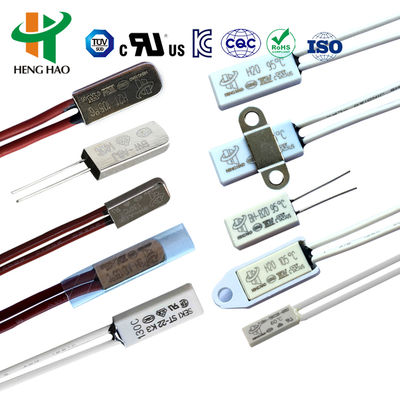

Bezpiecznik termiczny 9700K KSD9700 automatyczny reset bezpiecznik termiczny BW9700 termostat bimetaliczny
Seria BW i BH, które mogą chronić przed przetężeniem i przegrzaniem, są szczelnie zamknięte, mają małą rezystancję wewnętrzną, nie generują hałasu i resetują się automatycznie. Gdy prąd przepływa przez bimetal, który jest wrażliwy na temperaturę i prąd, stan bimetalu zmieni się w wyniku przegrzania lub przetężenia, aby odciąć obwód lub włączyć obwód. Seria BH jest bezpieczniejsza niż normalne zabezpieczenia, ponieważ nie ma opóźnienia efektu temperaturowego w warunkach nagłego dużego prądu.
Termostat serii BHSpecyfikacja
Parametry elektryczne:
| Parametry elektryczne |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura otwarcia |
(30~150)±5°C; krok co 5°C |
| Temperatura resetowania |
2/3 temperatury działania z tolerancją ±15°C. Temperatura resetowania może być również dostarczona zgodnie z wymaganiami klientów. |
| Liczba cykli życia |
10000 razy |
| Rozmiar |
L15mm W7.1mm H3.8mm |
| Przewód |
#22 3266, koniec pół-wyzwalania, długość 70mm lub zgodnie z wymaganiami klienta |
| Numer pliku UL |
E487478 |
| Numer certyfikatu CQC |
CQC16002142880 |
| Numer certyfikatu TUV |
B160592241002 |
Ochrona termiczna serii BHWymiar
| Model |
Obudowa |
Długość (mm) |
Szerokość (mm) |
Wysokość (mm) |
Napięcie i prąd |
Przewód |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, koniec 5mm
pół-wyzwalanie, długość 70mm lub zgodnie z wymaganiami klienta
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266,#22 3135, koniec 5mm
pół-wyzwalanie, długość 70mm lub zgodnie z wymaganiami klienta
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# lub taśma niklowa normalnie, długość 70 mm lub zgodnie z wymaganiami klienta |
Termostat serii BHZastosowanie i instrukcja
Ochrony termiczne serii BH , skuteczne i niezawodne zabezpieczenia i urządzenia alarmowe, są szeroko stosowane w różnych typach silników 1,5 KM, urządzenia oświetleniowe, spawarki inwertorowe, zasilacze impulsowe, akumulatory, stateczniki lamp fluorescencyjnych, przenośne elektronarzędzia, urządzenia elektryczne i inne urządzenia elektryczne, aby zapobiec przetężeniu i przegrzaniu spowodowanemu przez nienormalny stan pracy. Wzmocnione typy, które wytrzymują ciśnienie 3,5 MPa, nadają się do wbudowanej instalacji silnika powlekanego tworzywem sztucznym.
| Kod |
Temperatura |
Kod |
Temperatura |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
Termostat serii BW / KSD9700 ochrona termiczna / Ochrona temperaturowa BW9700
Termostat serii H20, H21Zasada i struktura
Uniwersalne i ulepszone zabezpieczenia serii H20, H21 z dużą metalową obudową składają się z metalowej obudowy przewodzącej ciepło, części bimetalicznych zespawanych z punktem styku ze stopu srebra, wspornika przewodzącego, izolacyjnej podstawy mocującej, stałej listwy stykowej i kabla odpornego na ciepło. W przypadku nieprawidłowego działania, wraz ze wzrostem temperatury otoczenia do ustawionej wartości, części bimetaliczne wykonują szybkie działanie, otwierają punkt styku i odłączają obwód. Gdy urządzenie ostygnie do temperatury bezpiecznej pracy, punkt styku automatycznie się zamyka i przywraca normalne działanie.
Ochrona termiczna serii H20, H21Specyfikacja
| Parametry elektryczne |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura otwarcia |
(30~150)±5°C; krok co 5°C |
| Temperatura resetowania |
2/3 temperatury działania z tolerancją ±15°C. Temperatura resetowania może być również dostarczona zgodnie z wymaganiami klientów. |
| Liczba cykli życia |
10000 razy |
| Rezystancja zwarcia styku: |
≤50mΩ |
| Rezystancja izolacji: |
≥100mΩ |
| Wytrzymałość elektryczna: |
- AC1500V/1min bez zjawiska przebicia i przeskoku.
|
| Numer pliku UL |
E487478 |
| Numer certyfikatu CQC |
CQC16002142880 |
| Numer certyfikatu TUV |
B160592241002 |
Ochrona termiczna serii H20, H21Wymiar
| Model |
Obudowa |
Długość (mm) |
Szerokość (mm) |
Wysokość (mm) |
Napięcie i prąd |
Przewód |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, koniec 5mm
pół-wyzwalanie, długość 70mm lub zgodnie z wymaganiami klienta
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266,#22 3135, koniec 5mm
pół-wyzwalanie, długość 70mm lub zgodnie z wymaganiami klienta
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# lub taśma niklowa normalnie, długość 70 mm lub zgodnie z wymaganiami klienta |
H20, H21Zastosowanie ochrony temperaturowej serii
Seria H20, H21 ma zastosowanie do akumulatorów, stateczników, masażerów, mikrosilników, transformatorów, elektronarzędzi, urządzeń elektrycznych grzewczych i instrumentów itp.
Produkt posiada aprobatę certyfikacji UL, CQC, TUV i RoHS.
