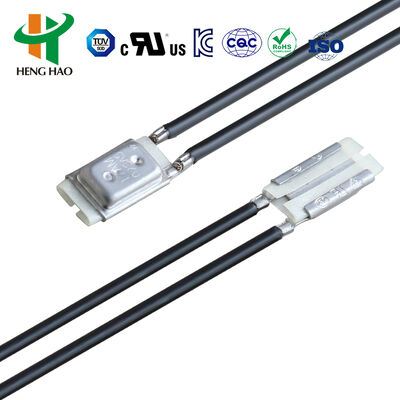

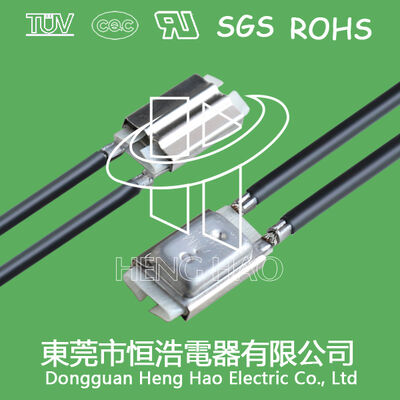

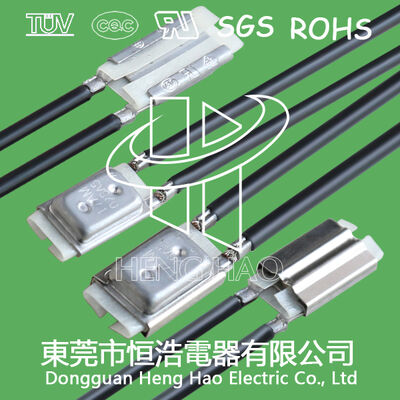

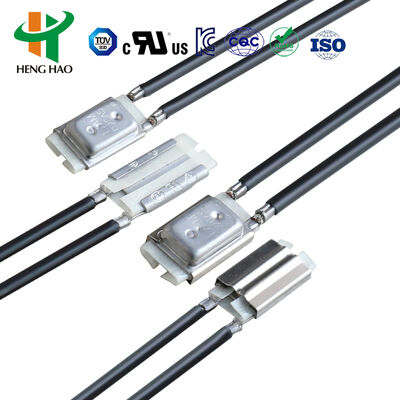

BH serii Termostat szybkiego działania dla transformatora 17AM020A3
Termostat serii BH / Miniaturowy ochronnik termiczny / Termostat z akumulatorem
Zasada działania i struktura
Termostaty z serii BW i BH zapewniają niezawodną ochronę przed nadprężeniem i nadtemperaturą.i funkcja automatycznego przywracaniaKiedy prąd przechodzi przez czuły na temperaturę element bimetalowy, nieprawidłowe warunki powodują, że bimetal zmienia stan, otwierając lub zamykając obwód w zależności od potrzeb.Seria BH zapewnia zwiększone bezpieczeństwo bez opóźnienia temperatury podczas nagłych wydarzeń z dużym prądem.
Specyfikacje techniczne
| Parametry |
Specyfikacja |
| Wskaźnik elektryczny |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura otwarta |
(30~150) ± 5°C; wzrosty o 5°C |
| Przywrócić temperaturę |
2/3 temperatury działania ±15°C (dostępne specyfikacje na zamówienie) |
| Cykl życia |
10, 000 operacji |
| Wymiary |
L15 mm × W7,1 mm × H3,8 mm |
| Włókna ołowiowe |
#22 3266, końcowa połowa, długość 70 mm (długości dostosowane do potrzeb) |
| Numer pliku UL. |
E487478 |
| Świadectwo CQC nr |
CQC16002142880 |
| Certyfikat TUV nr. |
B160592241002 |
Rozmiary i odmiany modelu
| Model |
Sprawa |
Długość w mm |
Szerokość (mm) |
Wysokość w mm |
Napięcie i prąd |
Włókna ołowiowe |
| H20 |
Plastikowe |
18.5 |
8 |
4 |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, końcówka 5mm pół wybicia, 70mm długości (w wersji indywidualnej) |
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, końcówka 5 mm pół wybicia, 70 mm długości (w wersji indywidualnej) |
| BH-B2D |
Plastikowe |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Plastikowe |
15 |
5.2 |
2.4 |
DC-12V maks 4A; DC-24V maks 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# lub taśma niklowa, długość 70 mm (dostępna na zamówienie) |
Aplikacje i instalacja
Chroniarki termiczne z serii BH służą jako skuteczne i niezawodne urządzenia bezpieczeństwa do różnych zastosowań, w tym:
- 1.5 silników o mocy konnej
- Urządzenia oświetleniowe i balasty
- Maszyny spawalnicze z inwerterami
- Zasoby zasilania w trybie przełącznika
- Zestawy akumulatorów do ładowania
- Przenośne narzędzia elektryczne
- Wyroby z tworzyw sztucznych
- Różne urządzenia i urządzenia elektryczne
Wzmocnione modele wytrzymające ciśnienie 3,5 MPa nadają się do montażu wbudowanego w silniki powlekane tworzywem sztucznym.
Odniesienie do kodu temperatury
| Kod |
Temperatura |
Kod |
Temperatura |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Środki ochronne termiczne serii BW i serii H20/H21
Zasada działania i struktura
Uniwersalne i wzmocnione ochronki serii H20 i H21 posiadają duże metalowe obudowy o właściwościach przewodzących ciepło.o pojemności nieprzekraczającej 50 WW przypadku nieprawidłowej pracy, w przypadku gdy urządzenie jest nieprzystosowane do normalnej pracy, urządzenie może zostać usunięte.Wzrost temperatury otoczenia powoduje, że bimetalowy element szybko otwiera kontakty i odłącza obwód.Automatyczne zresetowanie następuje, gdy temperatura wróci do bezpiecznego poziomu pracy.
Specyfikacje techniczne
| Parametry |
Specyfikacja |
| Wskaźnik elektryczny |
DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura otwarta |
(30~150) ± 5°C; wzrosty o 5°C |
| Przywrócić temperaturę |
2/3 temperatury działania ±15°C (dostępne specyfikacje na zamówienie) |
| Cykl życia |
10, 000 operacji |
| Odporność zamknięcia kontaktu |
≤ 50 mΩ |
| Odporność na izolację |
≥ 100mΩ |
| Siła elektryczna |
AC1500V/1min (bez awarii lub przebłysku) |
| Numer pliku UL. |
E487478 |
| Świadectwo CQC nr |
CQC16002142880 |
| Certyfikat TUV nr. |
B160592241002 |
Wnioski
Chroniarki termiczne serii H20 i H21 nadają się do akumulatorów do ładowania, balastów, maszerów, mikro silników, transformatorów, narzędzi elektrycznych, urządzeń grzewczych i różnych instrumentów.
Certyfikaty:UL, CQC, TUV i RoHS zgodne.
